Автоматический выключатель тип а31

Выключатель автоматический А31ХХ

Техническое описание

Автоматические выключатели серии А от компании Электросервис предназначены для проведения тока в нормальном режиме и отключения тока при перегрузках и коротких замыканиях, нечастых оперативных коммутаций электрических цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

ВНИМАНИЕ: СЕРИЯ АВТОМАТИЧЕСКИХ ВЫКЛЮЧАТЕЛЕЙ А31-ХХ СНЯТА С ПРОИЗВОДСТВА! Поставка автоматических выключателей этой серии возможна только из складских запасов или путём подбора аналогов.

Общие технические характеристики:

Обозна-
чение типа (по исполь-
зованию)

Номи-
нальный ток, А

Род расце-
пителя

Номанал. ток расцеп., А

Установ. на ток мгновенн. срабат., А

Предел. коммутац. способ-
ность при 380 В, А

Выключатели А3100, напряжение переменное до 220 В

А3160

А3161
А3162
А3163

15. 20
25. 30
40. 50

A3110

А3110

A3120

A3130

120; 150; 200
200

A3140

250; 300; 400; 500; 600
600

На данной странице Вы можете ознакомится с товаром Автоматические выключатели А 31ХХ от компании «Электросервис» (или на украинском «Електросервіс») – просмотреть описание, характеристики, габариты, конструкцию и порядок подключения. Если Вы не найдете ответ на свой вопрос по данному товару Автоматические выключатели А 31ХХ — звоните к нашим менеджерам, которые проконсультируют по данному электрооборудованию, изложат как купить в Киеве и на территории Украины а самое главное по какой цене будет проводиться продажа данного наименования. У вас есть возможность ознакомится с нашим прайс листом на странице онлайн заявка и произвести заказ оборудования.

Автоматические выключатели А-3161, А-3163, А-3124, А-3134, А-3144, А-3726, А-3736, А-3794
Реализуем автоматические выключатели:
А-3163 20А
А-3163 30А
А-3163 40А
А-3163 50А
А-3124 100А
А-3134 100А
А-3134 160А
А-3134 200А
А-3144 400А
А-3144 500А
А-3144 600А
А-3716 100А
А-3716 125А
А-3716 160А
А-3726 100А
А-3726 160А
А-3726 250А
А-3736 250А
А-3736 320А
А-3736 400А
А-3736 630А
А-3796 250А
А-3796 320А
А-3796 400А
А-3796 630А

Вам понравится:  Выключатель для подсветки потолка

Источник

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ А31 100А

Наличие в магазине:

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 40А Icu-10kA (100C) (7001005)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 16А Icu-10kA (100C) (7001001)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 50А Icu-10kA (100C) (7001006)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 80А Icu-10kA (100C) (7001008)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 25А Icu-10kA (100C) (7001003)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 63А Icu-10kA (100C) (7001007)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 32А Icu-10kA (100C) (7001004)

Сделано в России

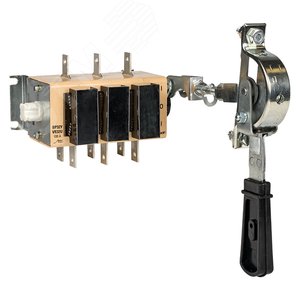

Выключатель-разъединитель ВР32У-31A71240-R 100А, 2 направ. с д/г камерами, с передней смещённой рукояткой EKF MAXima (uvr32-31a71240-r)

Сделано в России

Выключатель-разъединитель ВР32У-31A71240-R 100А, 2 направ. с д/г камерами, с передней смещённой рукояткой EKF MAXima (uvr32-31a71240-r)

Выключатель автоматический для защиты электродвигателей MPX3 T32H 13A 100kA (417331)

Сделано в России

Выключатель автоматический ВА04-31 Про 3Р 63А Icu-35kA (100В) (7001047)

Сделано в России

Выключатель автоматический ВА04-31 Про 3Р 40А Icu-35kA (100В) (7001045)

Компания ЭТМ — член ассоциации «Честная позиция».

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Автомат А 31

Наличие в магазине:

Сделано в России

Выключатель автоматический ВА04-31 Про, 3Р, 100А, Icu-35kA (100В) (7001049)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 40А Icu-10kA (100C) (7001005)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 100А Icu-10kA (100C) (7001009)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 16А Icu-10kA (100C) (7001001)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 50А Icu-10kA (100C) (7001006)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 80А Icu-10kA (100C) (7001008)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 25А Icu-10kA (100C) (7001003)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 63А Icu-10kA (100C) (7001007)

Сделано в России

Выключатель автоматический ВА04-31 Про 3p 32А Icu-10kA (100C) (7001004)

Сделано в России

Выключатель автоматический ВА57-31-340010-31.5А-400-690AC-УХЛ3 (108433)

Сделано в России

Выключатель автоматический ВА57-31-340010-63А-800-690AC-УХЛ3 (108440)

Сделано в России

Выключатель автоматический ВА57-31-340010-25А-400-690AC-УХЛ3 (108432)

Компания ЭТМ — член ассоциации «Честная позиция».

Вам понравится:  Выключатель для провода 220 вольт

Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

Источник

Автоматический выключатель тип а31

Технические данные автоматических выключателей серии ВА

Тип

Номинальный ток, А

Кратность уставки

0,3; 0,4; 0,5; 0,6 ; 0,8 ; 1,0; 1,25; 1,6

BA 51-31-1 BA 51Г-31

BA 51-31 BA 51Г-31

BA 51-33 BA 51Г-33

80; 100; 125; 160; 200; 250

80; 100; 125; 160; 200; 250

250; 320; 400; 500; 630

0,63 – 0,8 – 1,0 от Iн.э

Структура условного обозначения автоматического выключателя.

Обозначение количества полюсов:

51, 52 с ТР и ЭМР

53, 55, 75 — с ПМР

Обозначение номинального тока (Iн.расц, А) выключателя:

25 — 25 А 39 — 630 А

29 — 63 А 41 — 1000 А

31 — 100 А 43 — 1600 А

33 — 160 А 45 — 2500 А

35 — 250 А 47 — 4000 А

ТР — тепловое реле

МР — магнитный расцепитель

ЭМР — электромагнитный расцепитель

ПМР — полупроводниковый магнитный расцепитель

Источник

Автоматический выключатель тип а31

Описание

Автоматические выключатели А3134 на 120А, 150А, 200А, 250А трехполюсные с электромагнитным и тепловым расцепителем предназначены для максимальной токовой защиты электрических установок при перегрузках и коротких замыканиях в цепях с номинальным напряжением до 500В переменного тока частоты 50-60Гц. Для нечастых оперативных коммутаций этих цепей, а также для защиты электрических цепей при снижении напряжения до недопустимой величины.

Автоматические выключатели серии А предназначены для пропускания тока в стандартном режиме, отключения при перегрузках, замыканиях, оперативных коммутаций цепей нечасто, также для защиты цепей при падении напряжения до недопустимой нормы.

Машинальное предохранительное отключение приборов производится вмонтированным в выключатель расцепителем предельного тока, направляемым на ток срабатывания определенного типа и не координированным в использовании.

Выключатели А3134 изготавливаются в климатическом исполнении — У4.

Устройство

Автомат А3134 состоит из таких основных узлов:

  • кожуха;
  • коммутирующего устройства;
  • дугогасительных камер;
  • расцепители максимального тока;
  • механизма управления и зажимов для присоединения внешних проводов.

Кожух сделан из пластмассы и состоит из основания, на котором смонтированы все части автомата, и крышки, привинчиваемой к основанию.

Дугогасительные камеры находятся над контактами каждого полюса и работают по принципу деионизации и дробления дуги стальными пластинками.

Расцепитель максимального тока расположен в нижней части автомата и его токовые элементы являются продолжением токоведущей системы автомата.

Расцепитель максимального тока может быть:

  1. Тепловым, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и коротких замыканиях.
  2. Электромагнитным, срабатывающим без выдержки времени при коротких замыканиях.
  3. Комбинированным, срабатывающим с обратно зависимой от тока выдержкой времени при перегрузках и без выдержки при коротких замыканиях. Комбинированный расцепитель состоит из последовательно включенных тепловых и электромагнитных расцепителей.

Механизм управления автомата обеспечивает моментальное замыкание и размыкание контактов, не зависящее от скорости движения рукоятки при ручном включении, а также моментальное размыкание контактов с их отцеплением от рукоятки при отключении расцепителем максимального тока.

Сертификация

Выключатели А3134 сертифицированы и соответствуют ГОСТ 9098-78 и ГОСТ Р 50030.2-2010.

Комплектность

  1. Выключатель — 1шт.
  2. Паспорт — 1шт.
  3. Заводская упаковка — 1шт.

Гарантия

Гарантийный срок на выключатели А3134 — 1 год со дня ввода выключателей в эксплуатацию и не более 1,5 лет со дня продажи. Дата продажи указывается в паспорте на изделие.

Маркировка и условное обозначение

А37-ХХ (расшифровка на примере А3134)

  • A31 – серия;
  • Х – величина выключателя (3);
  • Х – число полюсов (4) – имеет 3 полюса.

Технические характеристики

В таблице ниже указаны технические характеристики автоматического выключателя А3134.

ВА 51 31 1
Обозначение выключателя
Параметры Значение
Номинальное напряжение, В 500
Род тока Переменный
Частота, Гц 50
Количество полюсов 3
Номинальный ток выключателя, А 120, 150, 200, 250
Номинальный ток теплового расцепителя, А 150, 187, 250, 312
Уставка по току срабатывания электромагнитного расцепителя, А 840-1750
Тип исполнения Стационарный
Сопротивление изоляции не менее, МОм 0,5
Общее количество операции «включения-отключения» 10000
Вид расцепителя максимального тока Комбинированный

Габариты

Длина, мм Ширина, мм Высота, мм
400 210 110

Вес, брутто

А3134
9,3кг

*Данный вес указан для выключателей стационарного исполнения без дополнительных сборочных единиц и комплектов зажимов.
