Оригинальное ГУ с навигацией MMCS W 12 > W 13

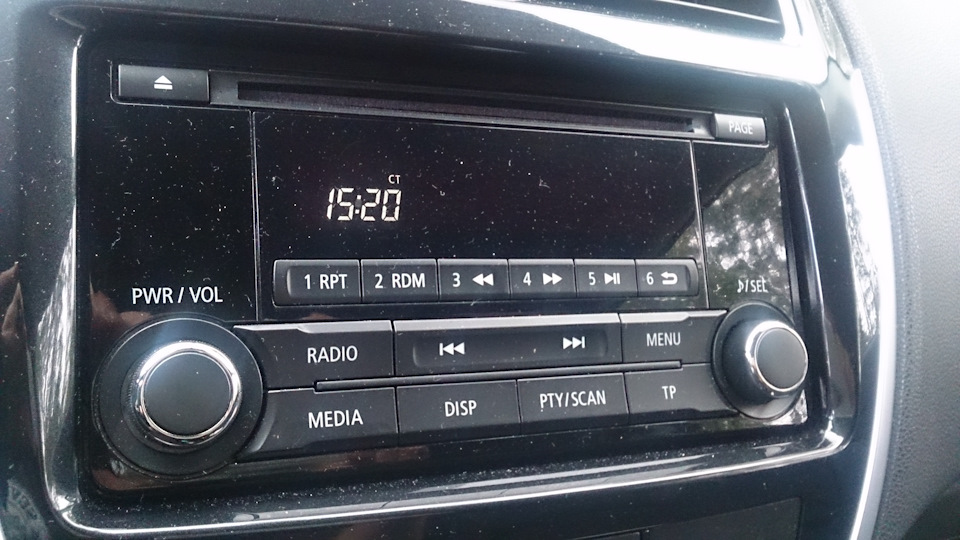

Изначально в машине было штатное головное устройство с двумя крутилками, в котором есть необходимый минимум функций, таких как USB, AUX, FM, CD/MP3, Bluetooth Hands Free.

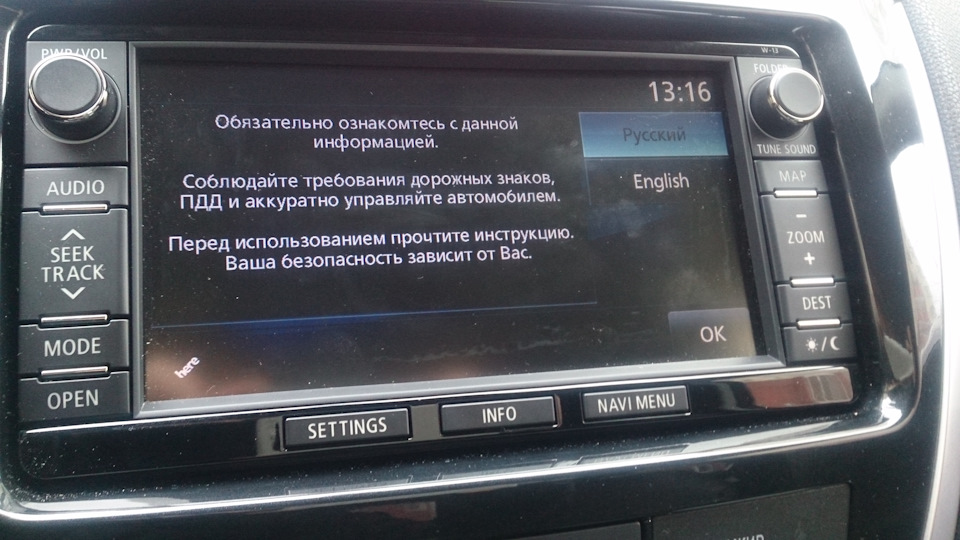

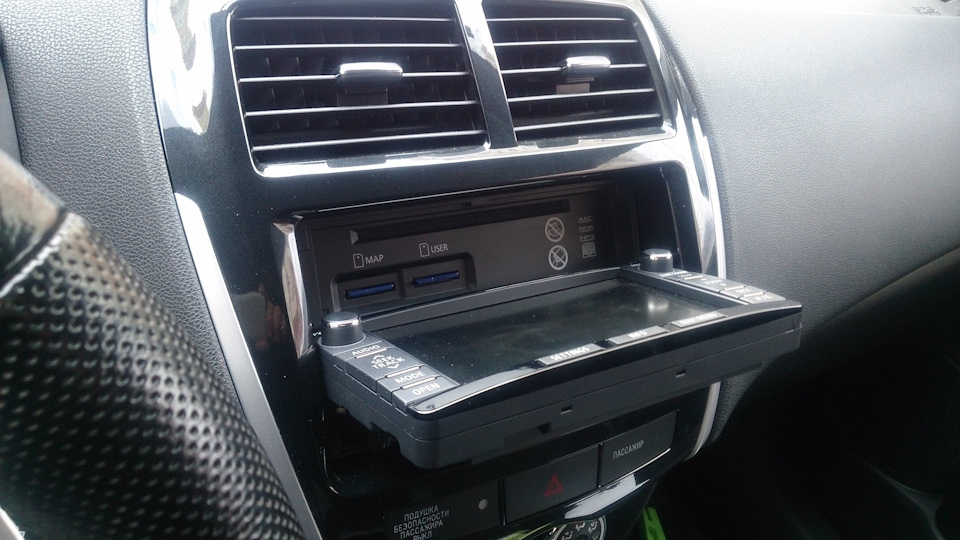

Но зная что в место неё можно установить ГУ с навигацией от Mitsubishi ASX/Outlander/Pajero, цены на которые достаточно гуманные, я приобрел и установил MMCS W 12.

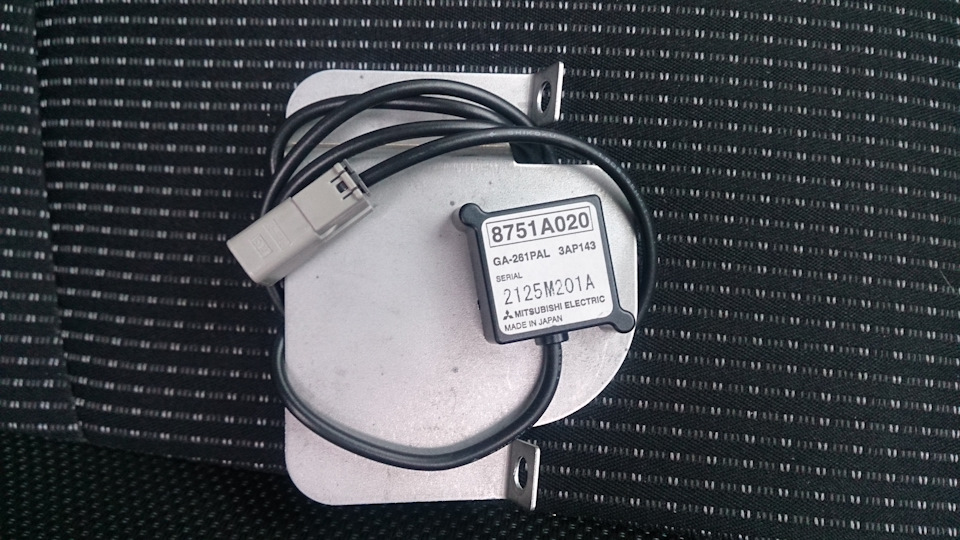

GPS антенну приклеил двусторонним скотчем к верхней части MMCS
Через какое-то время мне предложили совершенно новую MMCS W 13. Не долго думая я её приобрёл. Цена у них одинаковая, но новое есть новое.

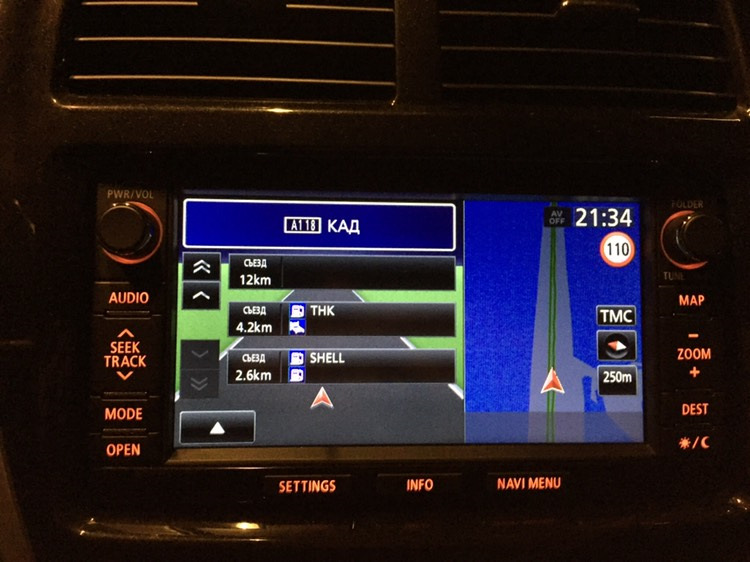

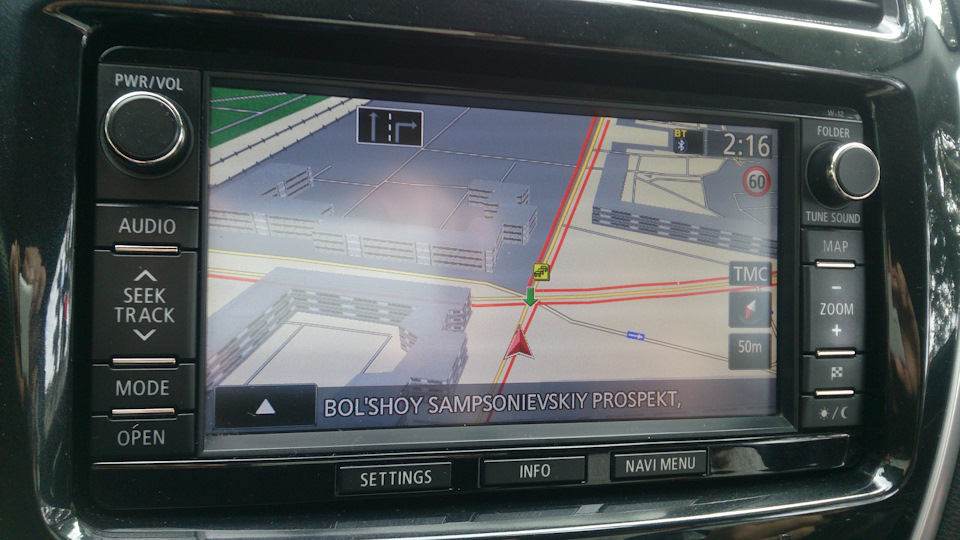

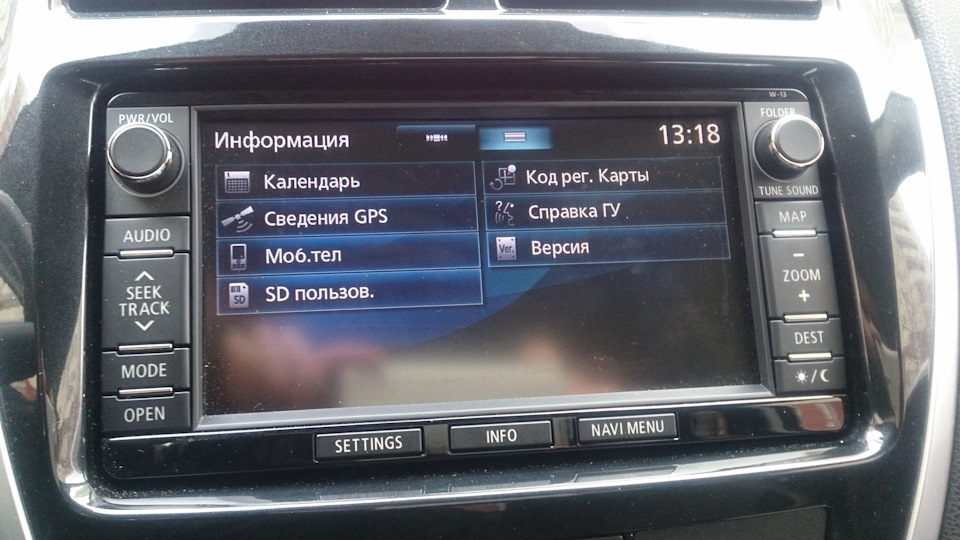

Интерфейс обоих устройств одинаковый, но W 13 раза в 2 быстрее реагирует на нажатие кнопок и в режиме навигации название улиц отображает на кириллице, а не латинице.
Позже к MMCS W 13 были подключены камера заднего вида и
Can box
Ну и пара слов про функционал:

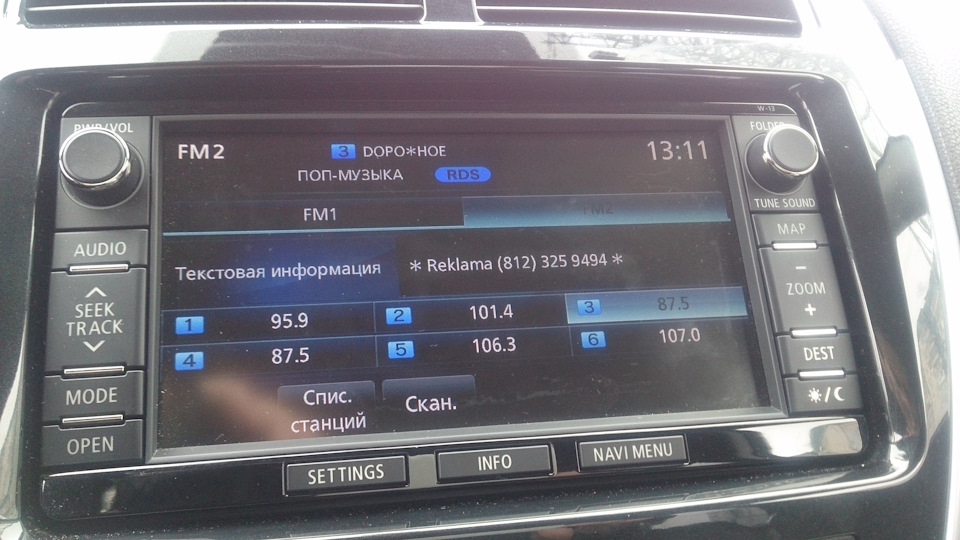

— Radio: FM (FM1 + FM2) + AM (MW, LW);
— Multimedia (CD + SD + USB + BT): MP3 + WMA + AAC + WAV;
— BlueTooth v.2.0: Handsfree/Audio. Поддерживает профили: A2DP, AVRCP (с ограничениями для v1.0-1.3), HFP v.1.5, OPP v.1.1, PBAP v.1.0.
— iPod/iPhone/iPad: ГУ разработано и сертифицировано для подключения и работы с устройствами на платформе iOS при полном соблюдении стандартов Apple;

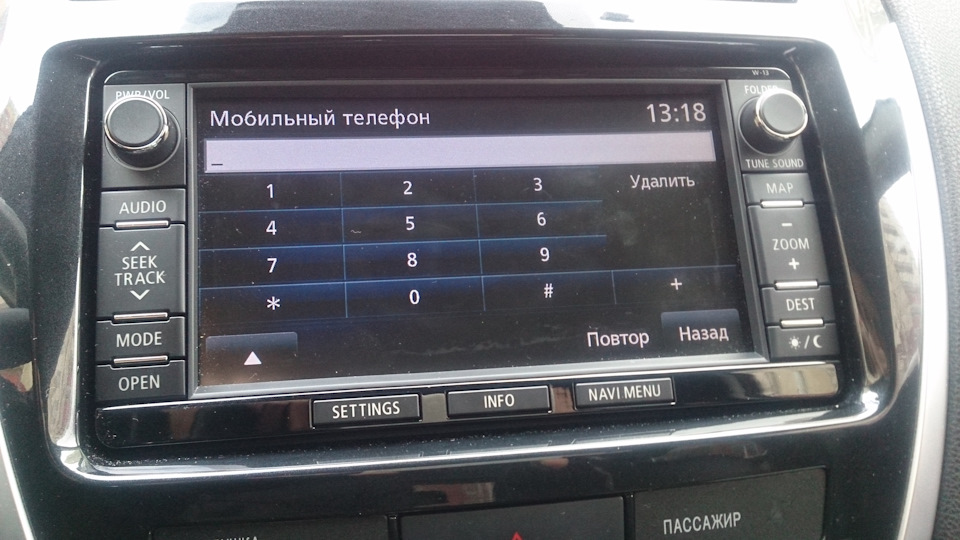

— Работа с телефоном (через BT): прием/вызов звонков, громкая связь, два телефонных справочника:

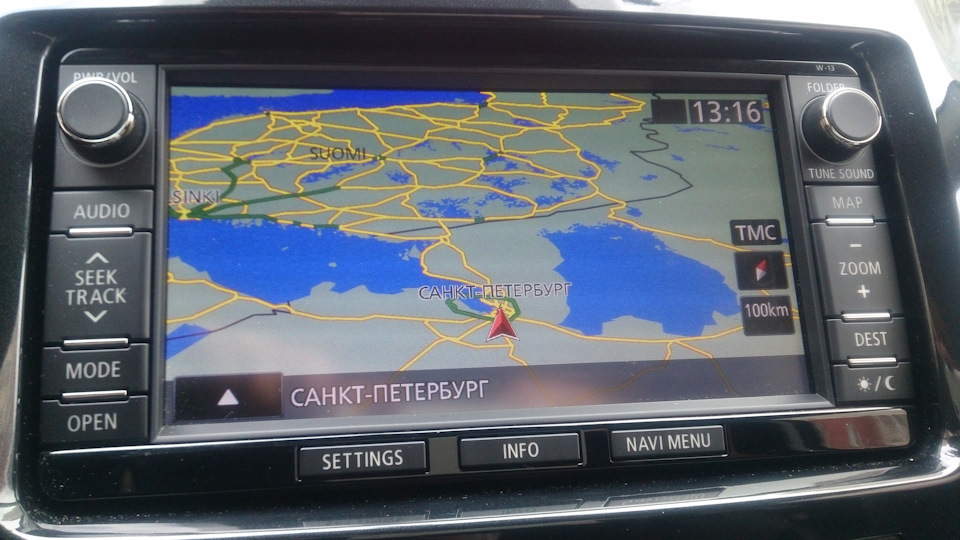

— Навигация: GPS + TMC (только посредством RDS);
— Цветная камера заднего вида + OSD;
— Голосовое управление на русском;
— Управление с кнопок на руле;
— Бортовой компьютер, отображающий путевую статистику
MMCS R-03
Давно ничего не писал в БЖ, но с машиной постоянно что-то происходит.
Захотелось мне чего то нового в салоне, и жребий упал на магнитолу, стояла штатная магнитола на 6 дисков,
Выбор у меня был между Android и MMCS, в связи с огромным + функционала ммкс выбор пал на нее, хотелось конечно w15, но под нее нужен усилитель последнего поколения ( 8701A409, 8701A565, 8701A474 ), которые ставились на новые паджеро или evo x, а у меня стоял старого образца и решено было искать MMCS r-03, нашлась она быстро, в ЛС написал legio85 и предложил мне комплект ( ГУ, Переходная проводка, GPS-антенна, крепления MMCS ) в итоге пришла посылка с переходной проводкой для J-голов,

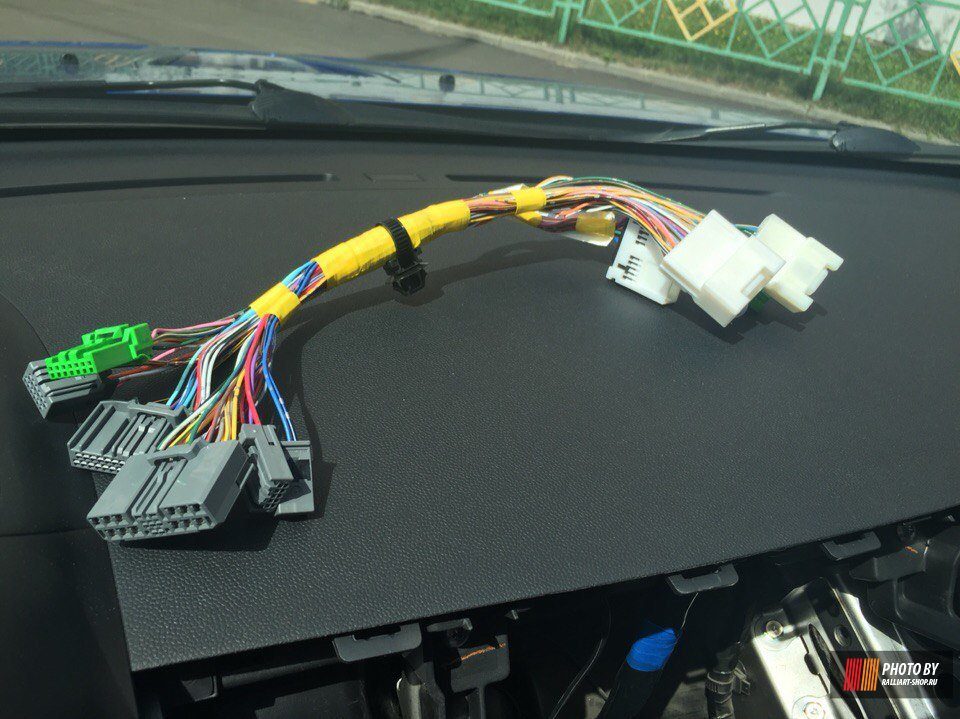

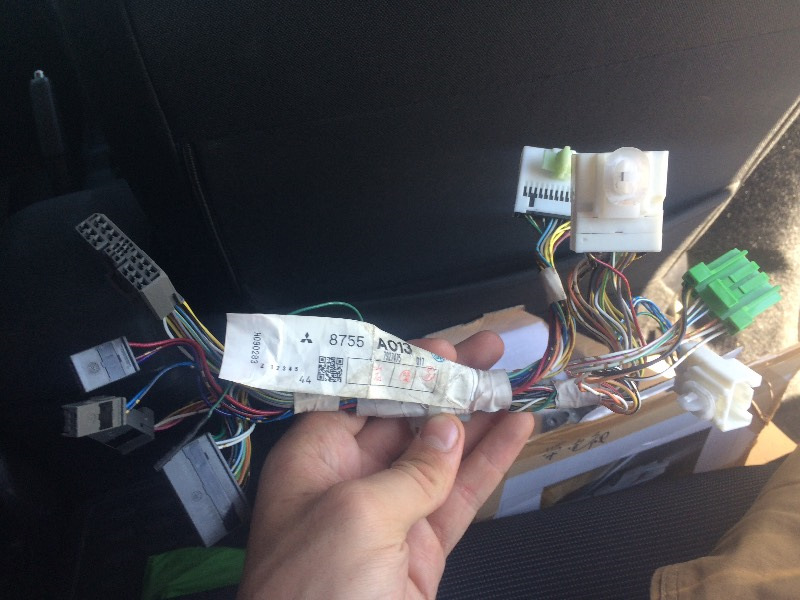

в связи с чем она не подошла под r-03 «не было звука» после долгих споров и переговоров, продавец вернул деньги, а проводку 054 для R версии я заказал на Exist’e стоимостью 1800р. (Парт номер 8755А054)
Крепление так же пришло не для MMCS, а для обычной магнитолы. После всей установки оказалось что у MMCS есть одна проблема, связавшись с продавцом он тихо слился сказав «типо во время доставки сломалось. у меня все было отлично«, я уже забил болт и отремонтировал своими усилиями, так как ругаться с ним не было сил…

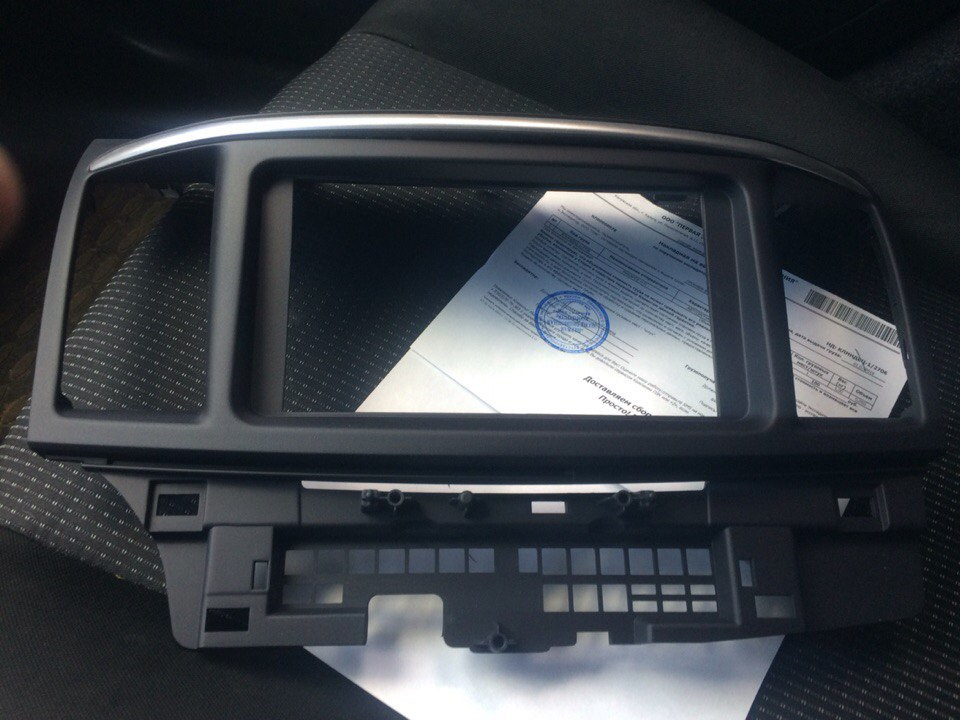

Рамку заказывал у sheckler договаривались на оригинал, в итоге пришла китайская рамка…
Фото спер у unbound
Примерял, не лезет!
📡Внешняя активная GPS антенна для CarPC
Приветствую Всех на страничках бортового журнала Черной Мамбы!
Я обещал что в процессе использования своего CarPC буду выкладывать все его доработки, делюсь второй доработкой, первой была установка КЗХ, в этот раз расскажу о подключении внешней GPS антенны.
Одной из основной задач при установке CarPC в Black Mambа — это была GPS навигация.
GPS приемник планшета вроде бы работал нормально, ловил спутники, Navitel строил маршруты, но вот какая картинка была по спутникам с помощью проги GPS Test.
В принципе нормально для планшета, но не для системы навигации в автомобиле, как решил я!
Для улучшения ситуации я как всегда за помощью обратился к Александру (Sdkinc).
Почитав различные форумы я обратился к Санечку с просьбой замутить внешнюю антенну, он как всегда безотказно согласился)))

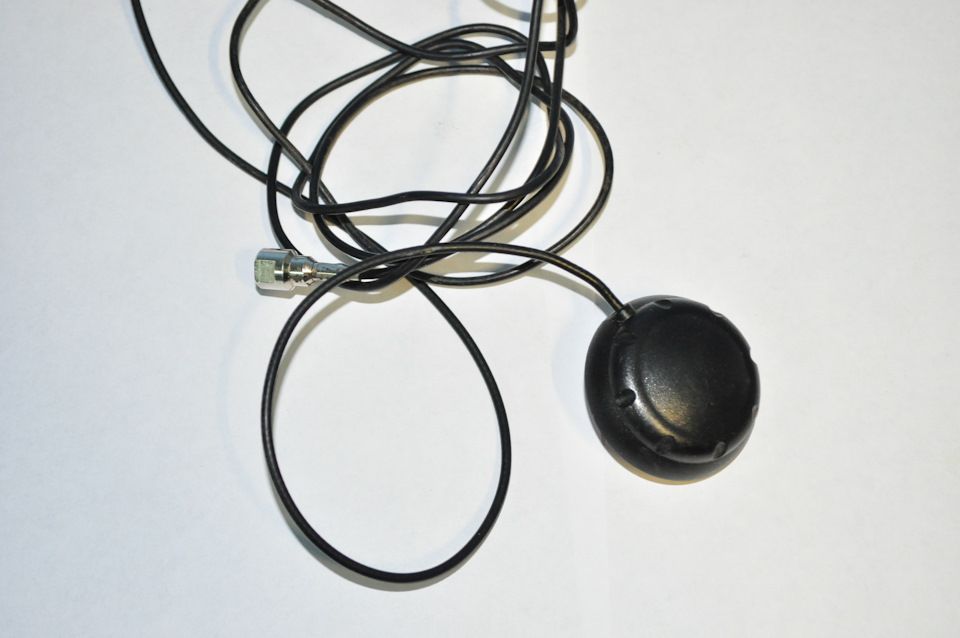

Для этой доработки он безвозмездно подарил мне внешнюю GPS антенну которая валялась без дела у него дома
Ну а теперь немного поподробней о доработке:
— подключение
Статей в сети на эту тему большое количество, за основу была взята вот эта, за что огромное спасибо ее автору PROkoncyl.
Для того чтобы антенну можно было отсоединять от CarPC, все сделано на разъеме, из планшета выходит часть провода с разъемом мама, ну а дальше уже шнур самой антенны с разъемом папа (видно на фото).

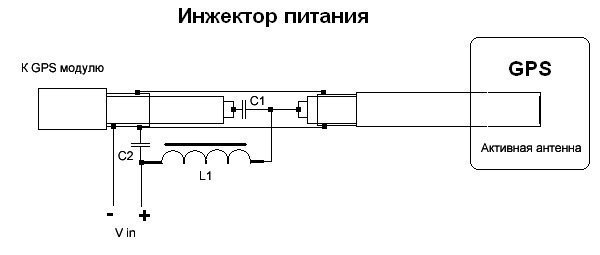

Кабель подпаян к контактам GPS модуля планшета, питание подано +5В от преобразователя напряжения USB хаба через инжектор питания собранный вот по этой схеме
Используемые компоненты:
Выводные конденсаторы
С1 10 пФ
С2 100 пФ
Катушка индуктивности
L1 3,3 мкГН
По подключению все (если есть вопросы, спрашивайте, если чего то не буду знать спрошу у Sdkinc)
— установка

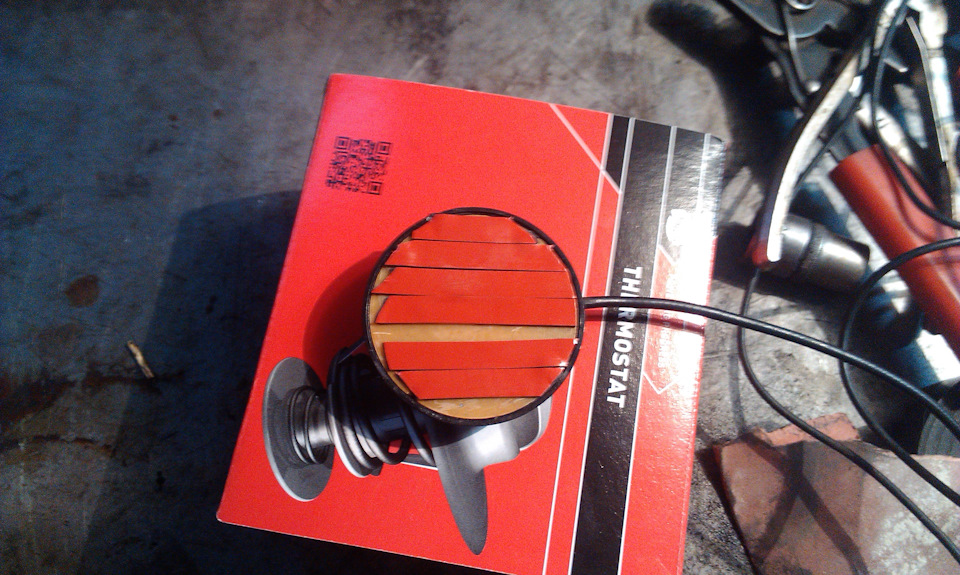

GPS антенну решил приклеять к лобовому стеклу с помощью двухстороннего скотча, наклеив несколько полосок скотча 3М на обратную сторону антенны
использовал для наклейки то что было в наличии под руками
По выбору места был спор с моим знакомым электриком Владимиром, он категорически заявлял что антенну необходимо установить на торпеду, так как при приклеивании к стеклу антенна будет висеть вверх ногами, а это может ухудшить прием, но теория есть теория, а практика — это реальный результат, а результат — не имеет значения какой стороной установлена антенна, на прием это существенно не влияет.

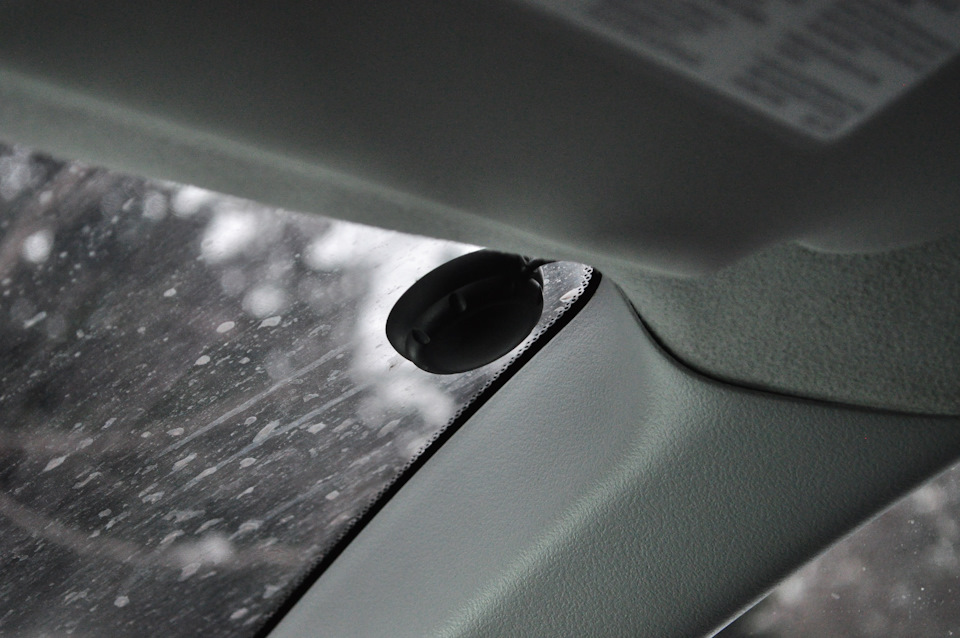

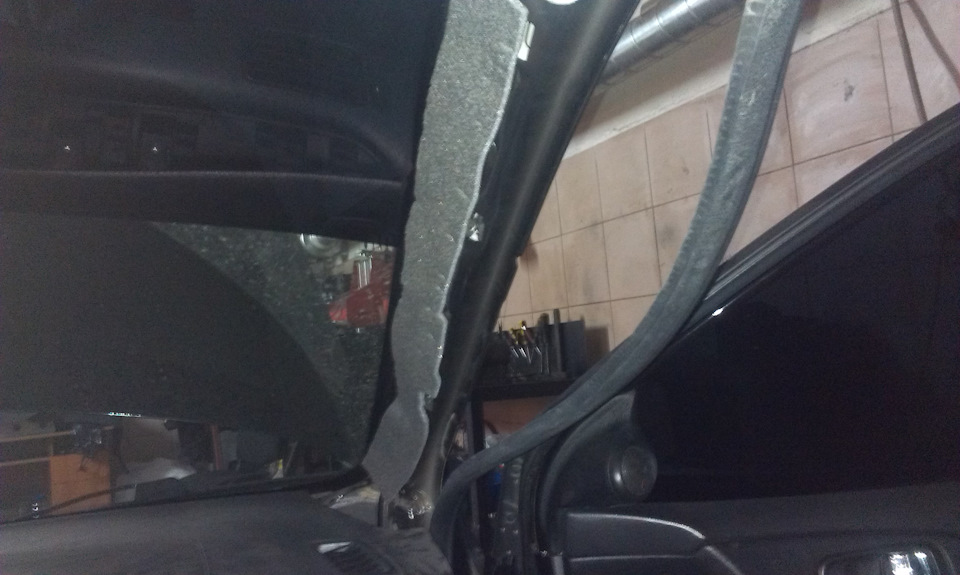

Место выбрал правый верхний угол лобового стекла, провод пустил про правой стойке
Ну и готовый результат установки
Как всегда радуемся полученному результату, а результат оцениваем с помощью программы GPS Test
погода пасмурная, место сравнения одно и то же.
Я думаю результат на лицо, что еще могу сказать, родная антенна планшета в боксе не ловит ни одного спутника, с подключением внешней антенны ловит два с уровнем сигнала «светло зеленый», холодный старт сократился по времени.
Я как всегда доволен!
Всем мира, ровных троп и полных торб!
Black Mamba loves you…
MMCS R-03, Bluetooth, USB, Hands Free
Сразу после приобретения машины стал задумываться о замене штатного «кассетника» чем-то более современным и функциональным. Бесконечные провода, FM-трансмиттер с плохим звучанием, AUX с постоянным шумом от генератора автомобиля (лечится припаиванием к корпусу общего провода в разъёме AUX), какие-то левые телефоны в качестве MP3-плеера в подстаканнике. Это все порядком поднадоело ещё на Mitsubishi Lancer. И ещё тогда я начал рассматривать…
Отступление. в данной статье я буду использовать не только свои материалы, но и материалы, взятые у других людей с указанием на источник (по возможности).
Варианты
1. Головное устройство на базе штатного MMCS.
2. Головное устройство на базе Windows CE пр-ва Китай.
3. Головное устройство на базе Windows CE с Android-Box пр-ва Китай.
4. Головное устройство на базе Android 4.4.x пр-ва Китай.
Теперь о каждом подробнее.
Вариант 1. Обзоров и фотографий сделано не мало Сергеем KSW-S (Штатная 2-din MMCS мультимедиа с навигацией, от Е-02 до R-03 c USB, Возможности САN-BOXа со штатной ММСS), Алексеем ZYGARD (MMCS или Штатная навигация), Сергеем psyadmin (Установил MMCS R-03, Дополнительные возможности CAN-BOX + MMCS) и Александром sheckler (MMCS R-03, MMCS: Установка и впечатления, MMCS: Установка can-модуля) и unbound (Головное устройство Mitsubishi MMCS R-03), потому делать свой собственный обзор считаю не обязательным.
Вариант 2. По отзывам людей, их использующих, довольно быстрые и производительные устройства с широкими возможностями, вплоть до построения системы кругового обзора, парктроников с выводом на экран, датчиков давления в шинах, информации CAN-шины от ELM-адаптера, Wi-Fi, интернет и прочих вкусностей. По сути, практически идеальный вариант построения системы «всё в одном», однако: не штатно, а потому без CAN-Box и возможности настроек автомобильных систем, без возможности подключения штатного RockFord. Это не могло не огорчать.
Вариант 3. Имеет красивые рекламные обещания и довольно посредственные отзывы «счастливых обладателей», среди которых: долгий старт Android-Box, из-за того, что сначала загружается Windows CE, и лишь только затем поверх неё запускается Android; проблемы работы Android-Box с аппаратной частью головного устройства, из-за которых приходится постоянно переключаться на Windows CE. В остальном же, недостатки те же, что и у Варианта 2.
Вариант 4. Более вменяем, чем Вариант 3, более быстрый старт, благодаря отсутствию Windows CE, меньше аппаратных проблем, огромный выбор самого свежего софта, а также все преимущества Варианта 2, плюс ещё более качественные и современные ёмкостные матрицы с высоким разрешением, многоядерные процессоры и большой объём памяти, возможность подключения карт памяти до 32 Gb, USB-накопителей. Но Android 4.4.x это не только преимущество, но и слабость этих устройств. Вышел более производительный Android 5.х.x и Android 6.0.x, который при тех же аппаратных ресурсах имеет меньшее время загрузки и отклика. Однако головных устройств на их базе всё ещё нет. И будет, видимо, не скоро. Равно, как, преимущества, от Варианта 2 передались и все недостатки.
Решено было выбрать Вариант 1., как наиболее отвечающий планам дальнейшего усовершенствования автомобиля штатными системами.
Для установки комплекта понадобятся:
8750A211 — MMCS R-03
8750A225 — CAN-Box
8751A011 — GPS-антенна
8785A076 — Блок Bluetooth + USB
8761А002 — Микрофон громкой связи
8750A122 — Выключатель на рулевом колесе
8002B574XA — Оригинальная 2DIN рамка
8755A054 — Переходная проводка
8755A018 — Кабель антенный
8755A039 + 8718A007 — Кабель USB + Оригинальный переходник в бардачок, либо китайский аналог
8522B460 — Кабель в качестве донора разъема для обновленного блока Bluetooth
8701A505 — Кронштейн крепления левый
8701A506 — Кронштейн крепления правый
MS 200329 — Винт, 10 шт.
MF 453032 — Саморез MMCS, 4 шт.
MF 453033 — Саморез GPS-антенны, 2 шт.
MB 409437 — Саморез Bluetooth, 2 шт.
PIN’ы и 4 провода для восстановления автомобильного жгута от разъема 8522B460 Bluetooth до колодки переходной проводки.
Так как приобретение оригинальной рамки, дело не быстрое, возможно, придется искать ей замену из поднебесной. Чтобы не ошибиться с выбором, можно воспользоваться статьёй solo65 (Рамка головного устройства Lancer X) и статьёй Александра speedracerAlex (Новая магнитола Pioneer SPH-DA120).
Покупка комплекта
Приобрести всё и сразу в хорошем состоянии не удалось, так как R-03 изделие довольно древнее и живых вариантов осталось не так много. Многие имеют внешние дефекты, приобретенные за годы эксплуатации. Первый комплект, приобретенный мной у некоего продавца из Пензы оказался с царапиной на экране и полуколхозной переходной 054 проводкой (о чём он умолчал), но с требуемым CAN-Box 225 модели.
Далее начались поиски либо живого экрана, либо второго комплекта. Второй комплект оказался у bernix , с оригинальными новыми рестайлинговыми кронштейнами (они чёрные), оригинальной практически новой рамкой и самой R-03. О том, что экран имеет незначительные паутинки, он не умалчивал, и я, взвесив все «за и против», а также впечатления от осмотра комплектов у Московских продавцов с Avito, приобрел у bernix его комплект. Получив посылку, обнаружил практически новую R-03 без протертых исцарапанных кнопок и с практически чистым экраном. Да, действительно, на нем были незначительные паутинки, как бывают от мелкой пыли. Для сохранности экрана, я воспользовался услугами Евросети и заклеил его матовой плёнкой.

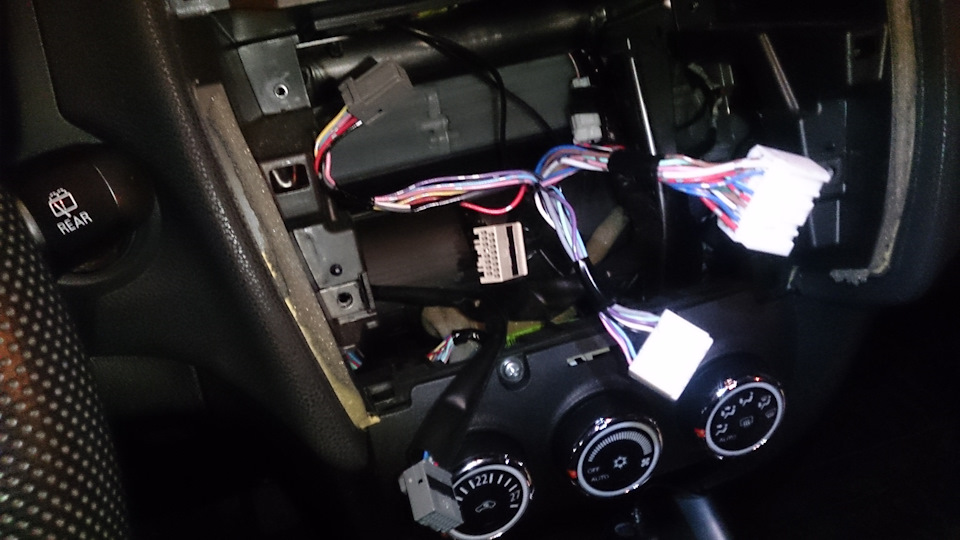

1. Сборка MMCS, CAN-Box и переходной проводки на кронштейне. Здесь пути 2: можно покупать оригинальный кронштейн 8701A505 + 8701A506 (в дорестайлинговом варианте 8701A168 + 8750A119), либо использовать имеющийся от обычной CD-магнитолы (8701A099 + 8701A100). Путь 1 более эстетически правильный, и MMCS сидит в рамке более глубоко, путь 2 более доступный, но посадка чуть более выступающая и совпадает только 3 отверстия из 4х для крепления кронштейна на корпус MMCS, нижние 2 отверстия U подойдут для крепления CAN-Box
Со сборкой ошибиться сложно, так как умные японцы сделали так, что все подключается и вкручивается только единственным образом, но для наглядности приведу ссылки на темы solo65 (Установка MMCS J-3 на Lancer X рестайлинг 2011 г. Примерка.) и Santass (Купил на свою голову…MMCS R-03)
2. Установка Bluetooth, USB. С ней мне помог Алексей ZYGARD , так как ни разъемов, ни проводов, ни пинов, ни инструмента под обжим у меня нет. Для желающих заняться этим самостоятельно, есть несколько статей solo65 (Штатный Hands Free Bluetooth + USB в Lancer X 2011 г. Часть 1., Штатный Hands Free Bluetooth + USB в Lancer X 2011 г. Часть 2.), brickedinside (Переделал проводку блока Bluetooth/USB.) и sbelikov (Штатный Bluetooth + USB в Lancer X 2008 г. Часть 2 Электрическая). Также можно найти схемы и советы на форумах.
3. GPS-антенна. Мне посчастливилось добыть довольно редкий нынче экземпляр — оригинальную антенну 8751A011. Что же делать тем, у кого нет такой возможности?! Форумы пестрят заявлениями о том, что антенна 8751A004 с «незначительными доработками» подходит в штатное место болт-он. Так ли это, мы выяснили в день покупки 8751A011 с Александром sheckler . Для наглядности:
