Переключатель поворота волга 3102

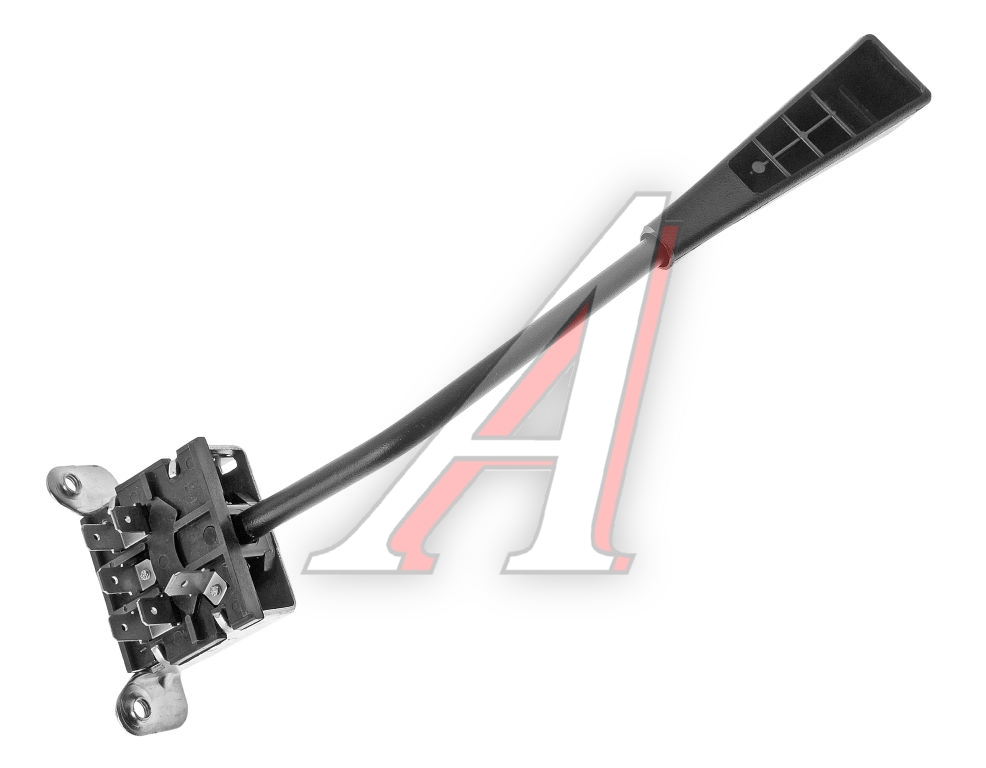

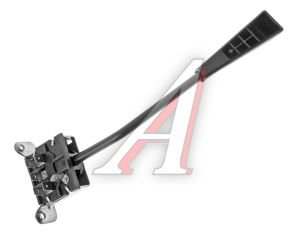

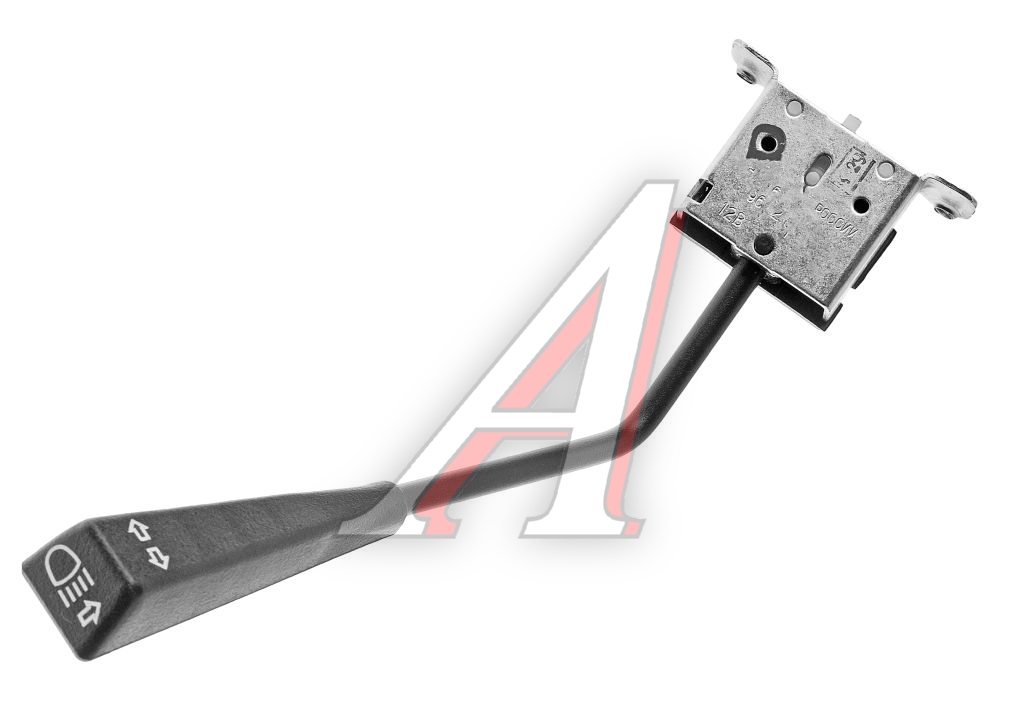

Переключатель подрулевой ГАЗ-2410, 3102 указателей поворота металл АВТОАРМАТУРА

Артикул: П149-01

Данные обновлены: 07.11.2022 в 06:56

Характеристики

Код для заказа	016688
Артикулы
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.13
Высота, м	0.18
Длина, м	0.22
Вес, кг	0.115

Параметры

Бренд (ТМ)	АВТОАРМАТУРА
Производитель	АВТОАРМАТУРА

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 777-41-42
saleket01@autoopt.ru
Пн-Пт: с 9:00 до 19:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

AlexVP2@autoopt.ru
Пн-Пт: с 9:00 до 18:00, Сб: с 9:00 до 16:00, Вс: выходной

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Применяемость: ГАЗ-2410, ГАЗ-31029.

Характеристики:

• Номинальное напряжение, В: 12/24;
• Монтажное подсоединение: штыри серии 6,35;
• Номинальный ток, А: 6/3.

С этим товаром покупают

На складах : 207 шт.

На складах : 9 шт.

На складах : 56 шт.

На складах : 12 шт.

На складах : 78 шт.

На складах : 18 шт.

На складах : 6 шт.

На складах : 12 шт.

На складах : 272 шт.

На складах : 8 шт.

Техническая информация

В автомобилях органы управления вспомогательными устройствами (указателями поворота, светотехникой, стеклоочистителями и иными) вынесены в особый узел — подрулевой переключатель. О том, что такое подрулевые переключатели, как они устроены и работают, а также об их выборе и ремонте — читайте в статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник

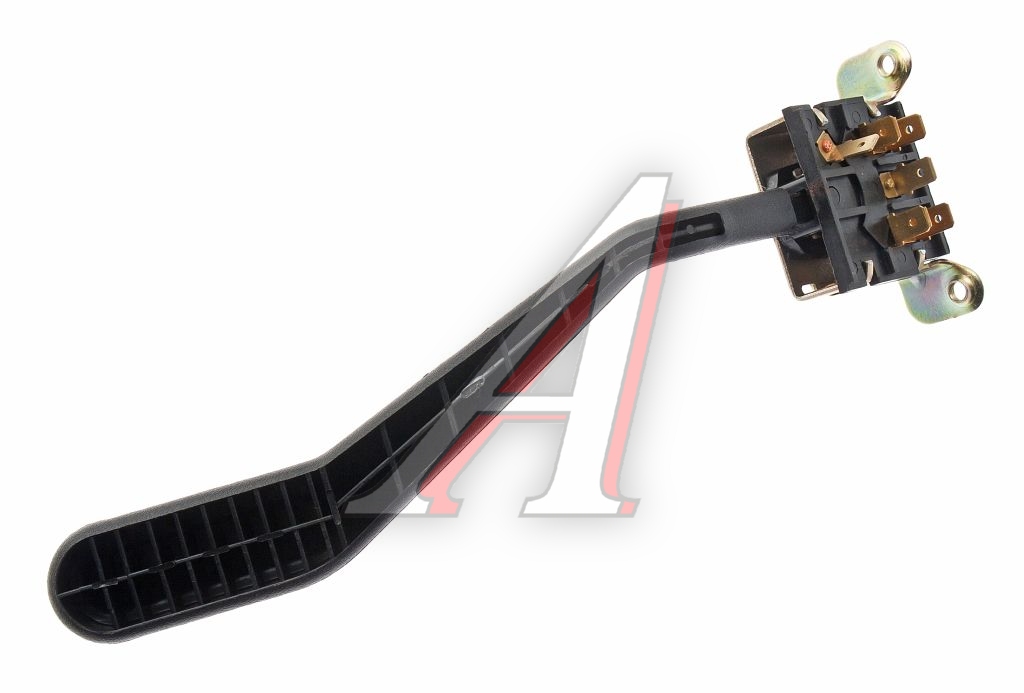

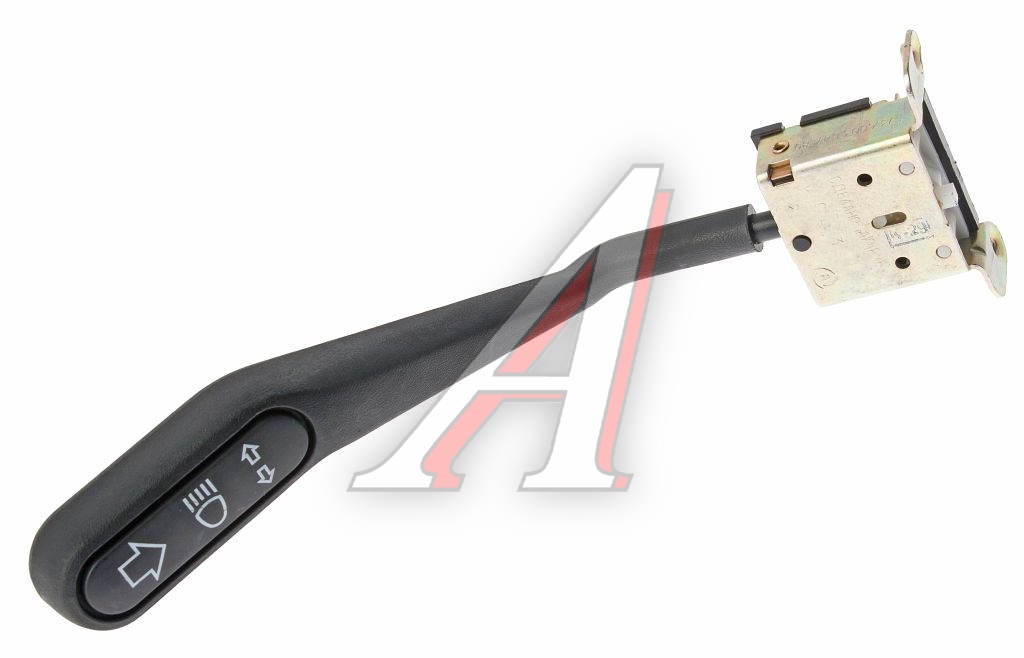

Переключатель подрулевой ГАЗ-3110 указателей поворота пластик АВТОАРМАТУРА

Артикул: 9602.3709

Данные обновлены: 06.11.2022 в 01:10

Характеристики

Код для заказа	022302
Артикулы
Каталожная группа	Электрооборудование, ..Электрооборудование
Ширина, м	0.13
Высота, м	0.06
Длина, м	0.07
Вес, кг	0.11

Параметры

Бренд (ТМ)	АВТОАРМАТУРА
Производитель	АВТОАРМАТУРА

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 777-41-42
saleket01@autoopt.ru
Пн-Пт: с 9:00 до 19:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

AlexVP2@autoopt.ru
Пн-Пт: с 9:00 до 18:00, Сб: с 9:00 до 16:00, Вс: выходной

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Переключатель стеклоочистителя со стеклоомывателем.
Изготавливается согласно ТУ 37.003.647-80.

Применяемость: ГАЗ-3110.

Характеристики:

• Номинальное напряжение, В: 12/24;
• Монтажное подсоединение: штыри серии 6,35;
• Номинальный ток, А: 6/3.

С этим товаром покупают

На складах : 207 шт.

На складах : 101 шт.

На складах : 121 шт.

Артикул: 31029-1117010 EKO-03.22

На складах : 7 шт.

На складах : 8 шт.

На складах : 308 шт.

На складах : 231 шт.

На складах : 8 шт.

На складах : 54 шт.

На складах : 336 шт.

Техническая информация

В автомобилях органы управления вспомогательными устройствами (указателями поворота, светотехникой, стеклоочистителями и иными) вынесены в особый узел — подрулевой переключатель. О том, что такое подрулевые переключатели, как они устроены и работают, а также об их выборе и ремонте — читайте в статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник

Переключатель поворота волга 3102

3102 2002 г. 406 двс, панель 3110 старого образца и переключатель указателей поворота «старый» кат.номер 9602.3709.

При подключении к прикуривателю, шинного компрессора произошло возгорание жгута под кожухом рулевого вала.
Демонтировал кожух и изоляцию жгута поворотов до магнитолы, далее нет доступа. Необходимо полностью удалить из салона переднюю панель приборов с магнитолой и добраться до жгута посередине салона.

Обнаружил в жгуте один оплавившийся полностью провод вероятно «масса».
Этот провод был прикручен к пластмассовому «уху» кронштейна крепления переключателя поворотов на рулевом валу.
Масса была вероятно «плохая» что и привело к возгоранию жгута.

Оплавленный провод похож на штатный, уходит далеко в жгут вниз к прикуривателю, цвет серый или черный идентифицировать не смог точнее т.к.сильно оплавилась изоляция.
Провод сейчас висит в воздухе, не подключен совсем.

Указатели поворотов, аварийная сигнализация, свет ближний дальний с габаритами все работает, двс работает.

Появилась неисправность после возгорания.
Постоянно горит свет в салоне, не зависимо от закрытия или открытия двери, и подсветка переключателей печки, противотуманных фонарей передних и задних, обогрева заднего стекла, не зависимо от положения ключа в замке зажигания и положения ЦПС, что приводит к разряду АКБ.

При разъединение разъема прикуривателя, под пепельницей подсветка гаснет.

Провод этот сгоревший на схеме которая под номером 5.
размещена на сайте здесь не нашел!?

Подключать компрессор лучше «крокодилами» к АКБ, пусть не эстетично но надежно.

Добавлено через 8 минут 47 секунд
Провода которые изображенны на схеме в жгуте есть но «массового» сгоревшего нет на штатной схеме.

Где прикручиваеся «масса» в салоне, на тоннеле под пепельницей в районе воздуховодов?
Кто снимал панель полность подкажите куда «рыть» !?

Без освещения в салоне и прикуривателя можно жить но хотелось бы все отремонтировать.

Источник

Выключатели и переключатели ГАЗ 31029

Выключатель габарит (газель) на волгу

Снятие рулевого колеса на ГАЗ 31105 и подрулевых выключателей.

Попробуем снять руль, так же снимем подрулевые переключатели на автомобиле ГАЗ-31105.

Правильное подключение переключателя поворотов от газ31105

Решил снять видео о том как подключить переключатель поворотов от газ31105 с другим реле поворотов на волги…

Ремонт РС-711 ближний дальний свет на ГАЗ-3102

[Волга] Конструкция кнопки ГАЗ 3110 и как ее поставить в Волгу 31029

Рассмотрена конструкция кнопок ГАЗ 3110 и простой вариант их установки в штатную приборку ГАЗ 31029 (ГАЗ 2410)

Замена рулевой колонки Газ 3102 на рулевую от 31105

В даном видео я розкажу как я менял рулевую колонку 3102 на 31105 , так же описано подключение электрических…

Газ 31029 проблемы в электрике.

Горит правый поворотник при включённых фарах.

Ремонт переключателя света

Не работают поворотники на ГАЗ 31105

В этом видео будет показано как устранить проблему с неработающими поворотниками на ГАЗ 31105,какой заменить…

Уроки Arduino 10. Кнопочный переключатель

Проект «Практическая робототехника на базе Arduino». Видеокурс для младших школьников. Урок 10. «Кнопочный перек…

Смотрите видео » Выключатели и переключатели ГАЗ 31029 «.

Делимся своим опытом ремонта автомобиля . Большая подборка видео роликов по теме » Выключатели и переключатели ГАЗ 31029 «.

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в
электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

krutilvertel — Электронные книги типографского качества в формате PDF
autodata — Интернет-магазин издательства Легион-Автодата

Источник

Волга 3102 реле поворотов замена

ГАЗ 31105 / 3102 предохранители и реле

ГАЗ 31105 именуемый в народе Волга представляет обновленную версию модели газ 3110. Выпускался в 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году преимущественно с инжекторными двигателями. С 2006 года даже устанавливались двигатели фирмы Chrysler (крайслер). В данной статье мы покажем места расположения блоков и описание предохранителей и реле Газ 31105 крайслер, со схемами и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель. Модель ГАЗ-3102 «волга ноль вторая» выполнена на общей платформе с 31105, поэтому и назначение блоков у них во многом совпадают.

В зависимости от года выпуска возможно различное исполнение блоков и назначение их элементов.

Блоки в салоне

Блок предохранителей

Вариант 1

Он находится в салоне, над бардачком и состоит из двух частей. Для доступа надо сдвинуть защитную полосу.

Фото — схема

p, blockquote 9,0,0,0,0 —>

1	25А Электродвигатель отопителя (климатической установки)
2	15А Дальний свет правой фары
3	15А Дальний свет левой фары, сигнализатор дальнего света фар
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары
6	10А Задний противотуманный огонь
7	20А 2008 Радиооборудование 2005 Приборы системы впрыска
8	20А Прикуриватель, реле звуковых сигналов, звуковые сигналы
9	15А 2008 (Евро-3): Система управления двигателем 2008 (Евро-2): Топливный электронасос, датчик кислорода 2005 : Обогрев зеркал, обмотка реле электро вентилятора
10	10А 2008 ( Евро-3): Топливный электронасос 2008 (Евро-2): Система управления двигателем 2005: Радиооборудование
11	5А 2008 (Евро-3): Блок управления двигателем 2008 (Евро-2): Указатели поворота, реле и сигнализаторы указателей поворота 2005: Электроприводы наружных зеркал, блок экономайзера принудительного холостого хода (ЗМЗ-402), датчик кислорода (3M3-40621)
12	15А Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10А 2008 (Евро-3): Указатели поворота, реле и сигнализаторы указателей поворота 2008 (Евро-2): Блок управления двигателем, катушки зажигания 2005: Стеклоочиститель, реле фара омывателя

За прикуриватель отвечает предохранитель номер 8 на 20А.

p, blockquote 10,0,0,0,0 —>

1	25А Противотуманные фары
2	15А Блок управления отопителем (климатической установкой), реле обогрева заднего стекла, обогрев заднего стекла (1 режим), дополнительный отопитель
3	15А Датчик спидометра, приборы, сигнализаторы, свет заднего хода, реле электро вентилятора
4	10А Сигналы торможения
5	10А Аварийная сигнализация
6	10А Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7	20А Обогрев заднего стекла (2 режим), плафоны салона, задней двери, фара поворотная (мед. автомобиль)
8	20А Стекло подъёмники
9	15А 2008: Стеклоочиститель, реле фара омывателя 2005: Катушки зажигания
10	10А Анти блокировочная система тормозов ABS
11	5A 2008: Электропривод и обогрев наружных зеркал 2005: Указатели поворота, реле и сигнализаторы указателей поворота
12	15A Блокировка замков
13	10A Правые габаритные огни, электро корректор фар, освещение: багажника, номерного знака, приборов, прикуривателя, переключателей, фонари медицинского знака, такси

Вариант 2

Расположен в салоне под панелью приборов, со стороны водителя за защитной крышкой.

Обозначение

Верхний блок

p, blockquote 16,0,0,0,0 —>

1	25А Электродвигатель отопителя (климатической установки)
2	15А Дальний свет правой фары
3	15А Дальний свет левой фары, сигнализатор дальнего света фар
4	10А Ближний свет правой фары
5	10А Ближний свет левой фары, сигнализатор ближнего света фар
6	10А Задний противотуманный огонь
7	20А Радиооборудование
8	20А Прикуриватель, реле звуковых сигналов, звуковые сигналы, комбинация приборов, часы
9	15А Евро-3 Система управления двигателем, диагностический разъем Евро-2: Топливный электронасос, датчик кислорода (ЗМЗ-40621)
10	10А Евро-3: Топливный электронасос Евро-2: Система управления двигателем, диагностический разъем
11	5А Евро-3: Блок управления двигателем Евро-2: Указатели поворота, реле и сигнализаторы указателей поворота
12	15А Подкапотная лампа, плафон вещевого ящика, плафон салона
13	10А Блок управления двигателем, катушки зажигания (ЗМЗ-40621)

За работу прикуривателя отвечает предохранитель номер 8 на 20А.

p, blockquote 17,1,0,0,0 —>

1	25А Противотуманные фары
2	15А Блок управления отопителем (климатической установкой), кран отопителя, передний плафон, датчик температуры салона, обмотка реле противотуманных фар, + (ЗМЗ-40525, Chrysler 2.4L-DOHC (Евро-3): датчик спидометра, свет заднего хода, комбинация приборов)
3	15А Евро-3: Аварийная сигнализация Евро-2: Датчик спидометра, свет заднего хода, комбинация приборов
4	10А Сигналы торможения
5	10А Евро-3: Указатели поворота, реле и сигнализаторы указателей поворота Евро-2: Аварийная сигнализация
6	10А Левые габаритные огни, сигнализатор габаритных огней
7	20А Обогрев заднего стекла и обогрев наружных зеркал
8	20А Стеклоподъёмники
9	15А Стеклоочиститель и омыватель
10	10А Анти блокировочная система тормозов ABS
11	5А Электропривод наружных зеркал
12	15А Блокировка замков
13	10А Правые габаритные огни, электро корректор фар, реле фара омывателя, освещение багажника, подсветка номерного знака, подсветка приборов, подсветка прикуривателя, подсветка переключателей, подсветка фонарей медицинского знака, такси

Блок реле

Крепится около левой стоки, под панелью со стороны водителя, за обшивкой.

Схема с расшифровкой

p, blockquote 21,0,0,0,0 —>

1. Реле контрольных ламп
2. Реле стартера
3. Реле противотуманных фар
4. Реле сигналов
5. Реле обогрева заднего стекла
6. Реле дальнего света фар
7. Реле ближнего света фар
8. Реле задних противотуманных фонарей
9. Реле стеклоочистителя
10. Реле вентилятора охлаждения двигателя

Отдельно, вне блока, на самом переключателе поворотов, находится реле указателей поворотов.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

p, blockquote 28,0,0,0,0 —>

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

На автомобилях, не оборудованных АБС тормозов и выпущенных до июля 2006 года, предохранитель №1 не использовался.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

Блок реле

Располагается рядом с блоком предохранителей.

Тут могут находится следующие реле:

p, blockquote 33,0,0,0,0 —>

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>

Хотите помочь дополнить материал? Пишите всё в комментарии.

Волга 3102 реле поворотов замена

31029, перестали включаться поворотники, кнопка аварийной сигнализации при включении горит не моргая.
Переключатель поменял недавно, все работало.
Глюки с поворотниками были и раньше – периодически также не работали, а потом все само приходило в норму.
Логически понял, что, видимо, нужно поменять реле поворотников, но не нашел где оно стоит
Всю панель снимать наверное очень муторно, а из под руля надыбал только реле переключения фар.
Открутил приборную панель, видел, что и в левом дальнем углу стоят какие-то четыре реле, но не очень большие и по-моему это не то, но до них тоже через приборную панель и из под руля как-то не очень получается добраться.

Подскажите, плз., где ж эта зверюга (реле поворотников) таки прячется и как до него добраться.

Всем спасибо!
Но все оказалось до банальности тупо :huh:
Я и искал штатное реле, что в книге прописано – РС950 с большим клемником и со штучками на плате. А оказалась – маленькая коробочка с четырьмя проводками.
И висело оно на тех проводках и никуда не прикрученное, видимо, когда-то кто-то в сервисе открутил и просто так и повесил его болтаться.

Само реле электронное, обозначается — 642 3747, полностью в закрытой небольшой коробке. Ремонту наверное не поддается, там все аж на микросхеме с транзисторами.
Рыл долго, пока все провода не поперещупал и не выудил его х знат от куда и по наитию допер, что именно оно и есть

микросхемы в таких релюшках аналоги КР1006ВИ1 — генератор импульсов с времязадающей RC- цепочкой. Слабое место — подгорание контактов.

решил излечить данную проблему. (т.к. 2 реле подгорает за полгода), поставить на комутацию тока транзистор. а реле пусть вхолостую контактами щелкает. чобы слышно было что работает.

как поставлю отпишусь с фотой.

под рукой оказались. IGBT. IRGB30B60BK 600V 50A.

но это через чур круто. и дорого. можно подыскать подешевше:

Uk.e. = 20V
Ik.e. = 15. 20 A /чтоб с запасом.

привык к IRF . потому в поиске нашел первый по параметру в irf.com n-канальный. это все к примеру. поставить можна и биполярный тока по току 20 А ничего не припомню.

Добавлено через 5 минут 2 секунды
вообще ежели выбирать транз.. то кроме адекватной стоимости . желательно подобрать и самые ходовые. чтоб в любом городе достать можна было.

через платан хз как заказывать, может получиться транзю 30 руб. и доставка 200 р.

Добавлено через 8 минут 21 секунду
Вот замеч-ый транзюк проверенный годами.

77A (для надежности. )

Example626, вы путаете МОП(изолированный затвор) транзистор с биполярным транз-ом.

IRF4905 как раз р-канальный (или p-n-p биполярный), посмотрите по даташиту по току. в номинале(+25 С) => -72A.

Вчера подключил по той схеме IRF3704 все работает на ура.

в понед-ик могу фото скинуть и подробней описать как подключать.

одна проблема рассеивание 100 Вт мощности транз-ом, придется выноситьна пластину через тепло-изолир-ий материал(типа номакон. )

Вообще-то я и написал, что IRF4905 есть p-n-p (прямая проводимость).
Просто я не догоняю. У тебя в указанной схеме нагрузка висит одним концом постоянно на «плюсе». Минус же подключается через транзистор.
Как на машине-то такую схему реализовать, если у неё вся электрика (включая поворотники), наоборот, с общим «минусом»? Лампочки-то на «массе» все висят.

И откуда у тебя получилось 100 Вт? У IRF3704 сопротивление открытого канала — всего 0,009 Ом. Расчёты (P=I²R) показывают, что при нагрузке в 10 Ампер выделяемая на нём мощность всего 0,9 Вт. Радиатор большой не нужен. К тому же есть транзисторы с сопротивлением 0,002 Ом. Там вообще греться не будет.
Например, я использовал в импульсном режиме с ШИМ IRF2804 с сопротивлением 0,002 Ом для управления электровентилятором. У него ток — 15 Ампер. С радиатором площадью 1 см² он чуть тёпленький на самых экстремальных режимах. И кстати, для этого мне пришлось-таки менять проводку вентилятора — потому что транзистор подключен как раз как по твоей схеме. Мне пришлось подавать постоянный «плюс» на вентилятор, а «минус» — через транзистор. С поворотниками-то так не получится.
