Электрика накладные розетки этюд

Установка наружной (накладной) розетки

К вашему вниманию подробная пошаговая фото-инструкция – Установка наружной (накладной) розетки.

Питающий кабель для подключения наружной розетки может быть проложен как открытым способом (в гофрированной трубе, кабель-канале, непосредственно просто проводом) прямо по поверхности стен или потолков, так и скрытно (располагаясь в штробах, полостях стен и т.д.).

В нашем примере, для монтажа наружной розетки, проводка выполнена наружным способом. Питающий кабель располагается в гофрированной трубе, которая крепится к поверхности стены на клипсы. Прямо над розеткой расположен наружный выключатель и проводка для него выполнена в этой же гофре, подробнее о его подключении и протягивании через него питающего провода к накладной розетке, вы можете прочитать в статье «Установка наружного (накладного) выключателя».

Для установки мы используем внешнюю розетку Schneider Electric (Шнайдер Электрик) из серии «Этюд» с крышкой, со степенью защиты IP44.

Весь процесс монтажа мы разбили на простые этапы, последовательное выполнение которых позволит выполнить установку наружной розетки практически любому человеку самостоятельно.

УСТАНОВКА НАРУЖНОЙ РОЗЕТКИ

1. Выключаем подачу электричества.

Самым первым шагом необходимо обесточить питающий кабель, идущий к розетке. Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например, индикаторной отверткой, наличие напряжения проводке для выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Открываем крышку розетки , чтобы получить доступ до фиксаторов удерживающих лицевую панель розетки.

3. Отжимаем фиксаторы отверткой , а затем отсоединяем лицевую часть розетки от корпуса.

4. Разбираем розетку.

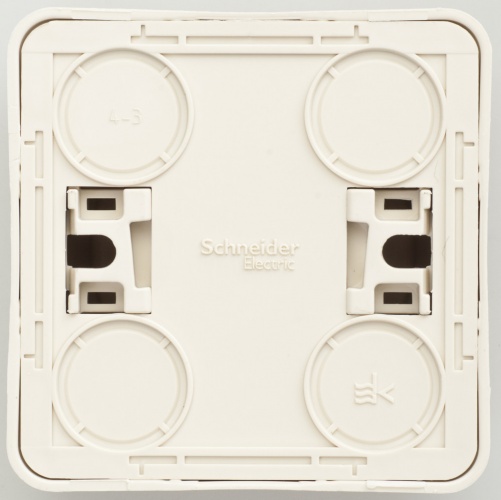

Розетка наружной установки состоит из: лицевой панели с крышкой, непосредственно механизма розетки и корпуса (основания). После снятия лицевой панели, розетку можно разобрать на эти составные части.

5. Отмечаем положение крепежных отверстий .

Для этого прикладываем корпус розетки к месту установки, выравниваем его строго горизонтально и отмечаем положения крепежных отверстий.

6. Крепим основание розетки к стене.

В зависимости от типа используемого основания, подбирается соответственный вид крепежа. Мы используем обычные дюбель-гвозди, т.к. монтаж розетки производим на кирпичную стену.

7. Вырезаем вводное отверстие в заглушке розетки .

В нашем случае, под гофрированную трубу, в которой расположен питающий кабель. Розетка внешней установки Schneider Electric (Шнайдер Электрик) из серии «Этюд» имеет удобную заглушку, с выделенными на ней несколькими возможными вариантами диаметров вводного отверстия, равными стандартным размерам защитных гофрированных труб, применяемых в электропроводке. Поэтому нам не составляет труда точно, с помощью канцелярского ножа (резака), сделать вводное отверстие необходимого диаметра.

8. Помещаем гофру с питающем кабелем внутрь розетки как показано на изображении ниже.

9. Снимаем изоляцию с кабеля и зачищаем концы жил на 8-10мм.

10. Подключаем провода к механизму .

Для этого помещаем фазный (белый) и нулевой (бело-голубой) провода в крайние клеммы механизма наружной розетки, а провод заземления – защитный ноль (желто-зеленый), в центральную – среднюю клемму, с соответствующей маркировкой.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

11. Вставляем механизм розетки в посадочное место корпуса .

12. Устанавливаем лицевую панель розетки .

13. На этом установка наружной розетки завершена . Включаем подачу электричества и тестируем ее работу.

При использовании скрытой проводки, для установки и подключения наружной розетки, порядок действий в этой инструкции изменится незначительно. Необходимо лишь изменить пункт «7» примера и проделать отверстие для питающего кабеля в тыльной части корпуса, перед тем как закрепить ее на стене.

Если при монтаже накладной розетки вы столкнулись с проблемой, не описанной нами в этой статье, обязательно задавайте вопросы в комментариях, так же вы можете высказать замечания или свое мнение.

Накладные розетки.

Доброго времени суток и здравствуете! Рад Вас приветствовать на сайте Строительство от а, до я Енакиево-Донецк*! Сегодня в теме — «Накладные розетки», нами будут обсуждаться накладные электрические розетки. Из темы вы узнаете:

• чем обычные электрические розетки* отличаются от накладных;
• где в основном применяется;
• какие бывают накладные розетки;
• подключение и крепление накладной розетки;
• видео — установка и подключение розетки;

Чем отличаются от остальных и где применяются накладные электрические розетки.

Тем кто не видел накладные розетки в глаза, тяжело понять в чём у них отличие от обычных розеток, как их ещё называют врезные. Дело в том, что накладные розетки устанавливаются со всеми её внутренностями и верхней коробкой которая их закрывает, по верх финишного отделочного материала. А вот «врезная», её внутренности: токопроводящие элементы, база, устанавливается именно во внутрь чернового отделочного материала. Сама же лицевая панель устанавливается на финишную отделку.

Как выглядит уже прикрученная накладная розетка, отлично показана на фото справа. Согласитесь или нет я не знаю! Но такую «тумбу» у себя на стене в доме или квартире, я бы не хотел видеть не под каким предлогом. А вот с этого момента мы и поговорим про предназначение накладных розеток, и где они применяются.

Всё-таки мне кажется, что и Вы бы не хотели иметь такое уродство у себя на стене! Тем более что устанавливается такая розетка лишь в том случае, если электрические провода находятся не внутри стены, а идут по её поверхности. Своего рода переноска, только стационарная.

Применяются накладные розетки:

1. В местах повышенной влажности;
2. На открытой местности;

Устанавливаются накладные розетки:

• За ванную;
• Под мойкой;
• На фонарные столбы;
• Сараях;
• Там где нельзя сделать внутреннюю розетку;

Используют для технических нужд и подключения различных бытовых приборов вне дома: насос для воды, Karcher, внешнее освещение дома и т.д.

Какие бывают накладные розетки? Накладные розетки бывают одинарные, двойные, тройные и даже на четыре розетки. Как я уже говорил выше, практически переноска, только стационарная и в неё не встроены предохранители, варисторы и т.д.

Крепление и подключение накладной розетки.

Все виды накладных розеток крепятся очень легко и просто. Для крепления её к стене, потолку, полу, мебели, столбу, на её задней панели предусмотрено два, а порою и три отверстия под любой строительный крепёж*. Но обычно их крепят на саморезы.

Крепление происходит следующим образом:

— откручивается спереди панели, по аналогии, два болта;

— снимается задняя крышка с которой дальше и работают;

— её монтажат к выбранной поверхности и сверху прикручивают переднюю часть.

Если кому это интересно давайте немного рассмотрим процесс крепления к разным поверхностям.

Крепление накладной розетки к гипсовой стене.

К гипсовой стене накладная розетка крепится под средством самореза по дереву. Будет достаточно парочки 25-х саморезов.

Крепление накладной розетки к поверхности из гипсокартона.

Конечно же лучше найти профиль за гипсокартоном* и к нему на саморезы по металлу прикрутить накладную розетку. Думаю самореза длинною 3,5 сантиметра будет достаточно. Но если приходится крутиться к гипсокартону без профиля, то тут лучше использовать «моли».

Как происходит крепление накладных розеток к бетонной стене.

Тут вообще всё банально и просто. Нужно будет взять быстрый монтаж, перфоратор со сверлом по бетону номером 6 и просверлить отверстие. Вставить в него пробку, приложить заднюю панель накладной розетки её монтажным отверстием к отверстию пробки и закрутить металлический гвоздь от быстрого монтажа.

Далее на видео представлено подключение накладных розеток. А если вкратце, то подключение накладных электрических розеток происходит следующим образом:

Двухжильный провод проходит в специальный паз. Провода оголяются на один сантиметр от своих концов и фиксируются в блоке при помощи специальных зажимов или вставляются в отверстия, и поджимаются предусмотренными для этих целей шурупами. Передняя подключённая панель устанавливатся на заранее зафиксированную заднюю часть розетки. Вот в принципе и все нюансы про накладные розетки.

Если что дополняйте, Мои уважаемые и Дорогие посетители!

Видео — подключение накладной розетки.

**Материал — «Подключение и установка накладной розетки» подготовлена администрацией сайта.

Розетка Этюд TV белая

• Характеристики
• Отзывы
• Документация и сертификаты
• Доставка и оплата
• Гарантии

Розетка Этюд TV белая предназначена для подсоединения ТВ-устройств.

Производитель: Schneider Electric Серия: Этюд Степень защиты от пыли и воды: IP 20 Номинальный ток: 3А Ослабление сигнала: 1дБ для ТВ сигнала частотой от 5 до 862 МГц Цвет: белый Материал: пластик ABS Количество разъемов: одинарная Тип конструкции: механизм с накладкой Способ монтажа: открытая установка Способ крепления: проводов винтовые клеммы

Электроустановочные изделия Этюд выполнены из материалов высокого качества и отвечают всем требованиям электробезопасности.

Этюд — удачное решение для города и дачи

• Доступная цена
• Современный дизайн
• Высокая степень надежности
• Большой выбор функциональных возможностей и цветовых сочетаний
• Простота и удобство монтажа
• Соответствие ГОСТ Р и МЭК
• Удобная упаковка

Серия Этюд разрабатывалась исключительно для рынка России, в ней учтены все особенности электроустановочных изделий и элементов. Это стало возможно благодаря множеству консультаций с инженерами-электриками, строителями и просто обывателями. То, что отличает серию ЭТЮД от других, это самый современный дизайн, высочайшее качество выполнения внутренних механизмов и внешних деталей и, конечно же, оптимальная стоимость товаров. Выключатели и розетки серии ЭТЮД — это отличный образчик самого рационального соотношения цены и качества. Большая возможность функционала приборов и гарантия безопасности в период эксплуатации также отличают изделия этой серии. Все элементы, предназначенные для открытой установки снабжены специальной задней пластиной, а все металлические части защищены пластиком. Все контакты хорошо изолированы. Благодаря всем этим доработкам, выключатели и розетки из этой серии можно устанавливать даже на токопроводящих поверхностях.

• Материал: Пластик
• Серия: Schneider Electric
• Цвет: Белый
• Способ монтажа: Накладной
• Степень защиты: IP20
• Тип: Розетка
• Номинальный ток: 3А
• Посты: 1

Хороший магазин, действительно большой ассортимент и при этом цены нормальные. Мы делали ремонт в доме. Нужно было много всего. По электрике здесь всё купили. Плюс решили делать на кухне и в ванной электрические теплые полы. Здесь подсказали и помогли подобрать подходящий вариант. Качество товаров хорошее, оригинал. Оплачивали курьеру при доставке, это удобно.

У меня о данном магазине электротоваров сложилось хорошее впечатление. там довольно таки большой выбор прожекторов. Поэтому собственно и покупали там галогенные прожекторы. Качество супер.

Мне понравилась навигация по сайту. Все просто и понятно. Пр заказе нас консультировал Олег, вообще золото. Все рассказал, разъяснил и помог с оформлением доставки.

Меняли дома проводку и через интернет случайно нашли этот магазин. В итоге купили всё, что искали и по хорошему ценнику! Магазин понравился, продают оригинальную продукцию и в наличии огромное количество товаров!

Ассортимент розеток, рамок и выключателей огромен в этом магазине. Необходимо было подобрать все эти аксессуары бежевого цвета и качественной фирмы. С этой задачей нам помог справиться грамотный онлайн-консультант. Заказали мы розетки и выключатели фирмы Веркел. Собрали весь заказ за час и уже через день курьер доставил на адрес. Ценовая политика среднего сегмента.

Доставили светильник быстро. Ассортимент и цены отличные.

Магазин понравился своим ассортиментом, есть из чего выбрать, да и цены не кусаются. Приобрел здесь Стабилизатор Ресанта по очень выгодной цене. Качество хорошее, работает без нареканий. С оформлением заказа проблем не возникло, легко заказал через сайт. Доставку сделали без опозданий, стабилизатор хорошо упаковали, в коробке была вся комплектация и инструкция.

При ремонте квартиры, всю электрику заказывал через сайт. В выборе помогал консультант Олег. Оплачивал картой, доставка быстрая. Очень удобно, когда всё что нужно заказывается в одном месте. Здесь реально есть всё! Кстати, я брал с запасом на случай повреждения при монтаже, так как магазин предоставил мне право возврата в течении 120 дней, если упаковка товара не вскрывалась, за это отдельное спасибо!

Сотрудничеством с магазином доволен, поэтому положительно охарактеризую работу магазина и всех его работников. Почему здесь закупаемся. Закупаемся потому, что ассортимент приличный, любой магазин мог бы позавидовать такому широкому ассортименту. Качество представленных товаров на высоте. Ну и сервис здесь четко поставлен в плане доставки. Конечно бывают сбои, но все решается. Советую магазин.

Недавно открыл для себя данный магазин. Электрикой занимаюсь давно, так что ассортимент магазина оценил сразу. Первый заказ сделал пробный. Всё доставил курьер, чётко и вовремя. Позже заказывал уже всё необходимое для работы. Выбор действительно огромный. Не надо бегать по магазинам и искать, всё в одном месте. Привозят в срок, всё исправно. Для электриков магазин то что нужно. Буду продолжать заказывать.

Соглашусь с хорошими отзывами в адрес компании! Сам частенько покупаю тут различные товары по работе. Занимаюсь электрикой. Цены у них отличные, в ассортименте больше 5 тысяч товаров, представлены все популярные бренды. И притом каждый найдёт что-то на свой кошелек. Если нужно вернуть товары, делают это без проблем, главное сохранить заводскую упаковку.

Очень удобный магазин, заказываю здесь не первый раз. Мне нравится, что товар здесь качественный и прекрасное обслуживание. В последний раз заказывал счетчик для дома, сразу и кабель, и автоматы приобрел и искать не надо. Красота. Цены нормальные и с доставкой у них все как положено. В общем, я доволен. Сервис класс. Могу смело порекомендовать

Уже не один раз брал здесь электротовары. Магазин привлек своим широким ассортиментом и цены приятно радуют. Отдельное спасибо Олегу за то, что всегда консультирует на счет товара.

Как раз сейчас мы делаем ремонт в своей квартире и полностью меняем проводку. В этом нам очень помог данный магазин. Здесь просто огромный ассортимент самых разных товаров связанных с электричеством, так что мы без каких либо усилий смогли найти всё что нам нужно. Плюс здесь же можно получить грамотную консультацию от специалиста который идеально знает весь товар и может дать дельный совет.

Заказывал стабилизатором. Транспортная компания за пару дней (3-4) доставила в город Краснодар. Качество товара хорошее, не подделка.

От сотрудничества остались положительные впечатления, заказывали у них электроматериалы. В первую очередь понравился широкий ассортимент и адекватные цены. Также отливное отношение к клиенту-менеджеры вежливые, дружелюбные. Доставку осуществили в срок. Качеством приобретённого мы остались более, чем довольны, как и самим магазином. Ещё будем у них заказывать!

От себя могу сказать, что данный магазин электротоваров очень хорош. Меня порадовал их большой ассортимент, цены вполне приемлемые. Покупал недавно стабилизатор, качество понравилось!

Особенности монтажа наружной розетки своими руками

Что такое электророзетка, знает каждый. Самостоятельно установить устройство на стену могут немногие. Но такой вид изделий, как накладная розетка, более прост в монтаже, хоть и подходит не для каждой ситуации.

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Устройство электророзетки

Название розетка получила из-за сходства с одноименным элементом интерьерного декора, а тот очень похож на красивый цветок — розу. Устройство наружной розетки по своему строению несложное.

Изделие снабжено такими деталями:

1. Основание (корпус). Может быть керамическим, пластиковым. К основанию присоединены токопроводящие детали. Керамическое основание надежнее — не нагревается, но хрупкое. Пластик быстро возгорает, некачественные изделия вообще могут при нагревании выделять токсичные вещества. Современный вариант — корпус из поликарбоната, который не горит, прочен.
2. Механизм. Внутри ретро-розетки есть токопроводящий механизм, который бывает сделан из латуни с покрытием и без, из бронзы. Последний встречается редко, но самый качественный. Обязательный элемент розетки накладной — заземление, или заземляющий контакт, который отводит свободное электричество в землю, защищая человека, технику.
3. Лицевая панель (крышка). Определяет «внешность» электророзетки, чаще всего делается из поликарбоната. Можно встретить устройства с крышкой из дерева, стекла, металла.

Степень защиты

Поскольку монтаж накладной розетки нередко производится на улице, во влажных, загрязненных помещениях, материал и конструкция должны быть достаточно прочными. На каждом устройстве указана возможность защиты механизма от пыли, влаги. Если на электророзетке написаны буквы IP и две цифры, то первая цифра будет означать степень защищенности от твердых загрязнителей, вторая — от жидких.

Для влажных помещений, улицы рекомендуется покупать устройства с меткой IP44 – IP68. Их корпус прекрасно защищен от всех повреждающих факторов, есть литой корпус, резиновые вставки для герметизации. Для квартиры можно купить розетку со степенью защиты IP21.

Выбор розетки

Существуют изделия таких видов:

• стандартные одинарные — устройства высотой до 7 см, шириной до 5 см, имеют один вход для штепселя;
• угловые — предназначены для монтирования в углу;
• стандартные двойные — блок розеток, который имеет два разъема под штепсели;
• электророзетки с защитой — имеют защитные «шторки», которые прикрывают отверстия;
• декоративные устройства — приспособления малой высоты, разнообразны по форме, размерам, цвету (черные, синие и другие).

При покупке изделия нужно учесть показатели напряжения (220 В – 240 В), номинального тока (должны соответствовать требованиям электросети). Еще следует обратить внимание на фиксацию проводов: наиболее надежны винтовые зажимы, а клавишные менее прочны, быстро ослабевают.

Установка розеток

Обычно проводка к наружной розетке подводится при помощи кабель-каналов, которые не дают проводам повреждаться. Чаще всего используются современные плинтусы с полостью внутри, специально созданной для размещения проводов. От кабель-канала надо поднять провода туда, где было выбрано место накладной розетки.

Рекомендации по подбору места:

• не рядом с плитой, отопительными приборами;
• не вблизи прямых источников воды;
• на удобной для пользователя высоте.

Часто розетки ставят под выключателем, приобретая этот комплект в одном стилевом решении.

Отключение электричества

До установки наружной розетки нужно обесточить кабель, чтобы не получить удар электрического тока. Следует выйти на площадку, подойти к автоматам в доме, перевести в положение «Выкл».

Если нет уверенности, какой именно автомат следует выключать, нужно произвести действие для всех или последовательно проверять напряжение в проводке индикаторной отверткой после выключения каждого. Такая проверка обязательна перед любой работой с электричеством, даже при уверенности в отключенности автоматов.

Разметка места и подготовительные мероприятия

До начала установки наружной розетки следует снять крышку, отжать фиксаторы, которые находятся по бокам, можно нажать на них отверткой. Далее следует разъединить электророзетку на лицевую панель, корпус, механизм.

Держа в руках устройство, нужно отметить на стене, где располагаются крепежные отверстия. Выравнивать розетку требуется по уровню, иначе изделие может прикрепиться криво. Делать это лучше карандашом, после аккуратно высверлить отверстия в бетоне, кирпичной стене. Внутри будут располагаться дюбель-гвозди. Для деревянных стен можно применять шурупы, вкручивая без сверления отверстий.

Если на изделии есть входное отверстие для проводов с заглушкой, ее нужно убрать. Внутрь следует протянуть кабели. Некоторые изделия предусматривают возможность самостоятельного вырезания нужного по размеру отверстия.

Прикрепление рабочей части

Когда отверстия готовы, внешняя розетка может быть установлена. В просверленные дырки надо вставить дюбели (саморезы с пластиковыми вставками). Далее присоединить механизм электророзетки, закрепить дюбелями. Качество местного сцепления изделия со стеной надо проверить вручную: достаточно потянуть за него, попытаться подвигать.

Подготовка проводов

Далее наступает самый ответственный этап. Провода внутри электророзетки надо зачистить на 1 см до металла.

Проводов будет три:

• фаза — красный (реже черный, коричневый);
• ноль — сине-белый или голубой;
• заземление — желто-зеленый.

Провода следует через отверстие в розетке завести в корпус. Если кабели слишком длинные, их можно подрезать до удобной длины.

Подключение механизма

Если в доме только два провода, заземляющий провод в розетке будет невостребованным. При наличии трехжильной проводки вначале надо определить местонахождение провода «земля», который находится в центре — его легко найти по цвету.

Следует подсоединить фазу и ноль в соответствии с цветом проводки. Фазу можно найти при помощи индикаторной отвертки — под напряжением отвертка начинает давать сигнал, а на нуле не светится. Затем токопроводящий механизм закрепляют имеющимися клеммами.

Установка крышки

Декоративная панель может ставиться по-разному, что зависит от конкретного типа устройства. Обычно достаточно накрыть механизм и защелкнуть крышку. Порой механизм слит с корпусом, тогда нужно приложить декоративную панель сверху. Затем можно включить автомат, проверить работу новой накладной розетки.

Е27 Интернет-магазин электрики в Новосибирске

ЭТЮД НАКЛАДНАЯ РОЗЕТКА без заземления со штороками 16А 250B, КРЕМОВЫЙ , Россия PA16-002K

• Характеристики
• Описание
• Как купить
• Оплата
• Доставка

• Сделать заказ можно несколькими способами:

1. Оформить заказ на сайте, добавив интересующие товары в корзину и оформив заказ.

Выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».

Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа.

Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».

2. Заказать по телефону +7 (383) 263-37-11 или мессенджеру +79039003711

3.Отправить на почту e27elektro@mail.ru список нужной продукции, для юр. лиц к списку прикрепить реквизиты компании.

4. Приехать к нам в магазин и сделать заказ сотруднику (оптимальный вариант, если нужен подбор товара и консультация по нему). Адрес Новосибирск, ул. Владимировская 1а, корпус 2.

Оплачивайте покупки удобным способом.

1. Наличные при самовывозе или доставке курьером.
2. Переводом с карты на карту — в магазине или курьеру при доставке.

Картой или без контактным платежом — через терминал в магазине.

Картой или любыми электронными деньгами через онлайн платеж на сайте – после согласования заказа Вы получите ссылку для оплаты на телефон и электронную почту.

Для юридических лиц и организаций переводом на банковский счет с выделенным НДС.

В нашем интернет-магазине доступно несколько вариантов доставки:

Самовывоз из магазина. С понедельника по пятницу с 9 до 18 возможно забрать заказ самостоятельно, если Вы получили информацию от нашего сотрудника что товар в наличии в магазине и готов к отгрузке.

Доставка по Новосибирску курьером. Бесплатно при заказе от 10000 рублей. После оформления заказа наш сотрудник свяжется с Вами и согласует время и адрес доставки. Товар доставляется до подъезда, без подъема до квартиры или офиса.

Доставка по России. Доставка доступна для заказов от 2000 рублей. Заказы отправляем любой транспортной компанией на выбор клиента (СДЭК, ПЭК, Деловые линии, Энергия и т.п.). Доставка до терминала ТК в нашем городе бесплатно. Доставку по России оплачивает заказчик согласно тарифам выбранной ТК.

Источник
