УМЗЧ на STK402-90

Автор: Аleks-23
Опубликовано 23.11.2015
Создано при помощи КотоРед.

Привет всем! Предлагаю вариант простенького но очень качественного УМЗЧ на известной микросхеме фирмы SANYO STK402-090. Один экземпляр которой случайно попал в мои руки. Схема включает в себя сам усилитель, защиту акустических систем и схему управления охлаждением радиатора. Усилитель развивает выходную мощность 2х50Вт на нагрузке 6Ом. Напряжение питания +/-25-40В.

Входные сигналы поступают с предварительного усилителя (в моём устройстве это блок регулировок на LM1036N) на рызъёмы JP1, JP2. Реле KL101 выходное реле защиты от постоянного напряжения. Эта защита так же препятствует прохождению щелчков в динамиках при переходном процессе при включении и отключении питания. При включении питания задержка 2-3 секунды происходит из за заряда С104 через R105. При отключении работают цепи выделенные красной рамкой. Необходимость применения этих цепей в том случае если защита и УМЗЧ питаются от одного источника. Тогда наличие конденсаторов фильтра большой ёмкости, при отключении питания будут удерживать реле KL101 и переходный процесс будет слышен в динамиках. Если защита питается от отдельного блока питания, то цепи выделенные рамкой можно не использовать. Ёмкость фильтра в цепи питания защиты подбирается так, чтобы реле KL101 успело отключится быстрее чем разрядяся конденсаторы фильтра питания УМЗЧ. На микросхеме IC201 и транзисторе VT201 собрана схема управления вентиляторами охлаждения. Применение мощного транзистора обусловлено их большим количеством в наличии. При необходимости можно применить другие транзисторы например КТ972, в этом случае резисторы R205-10К, R206-2,2К. Вентиляторы от блока питания АТХ подключаются к разъёмам JP201, JP202. Для исключения помех эта схема запитана от отдельного источника питания, гальванически несвязанного с питанием усилителя. Вот печатная плата усилителя в двух вариантах. Во втором отсутствуют элементы обведённые красной рамкой.

Теперь о деталях и наладке. В настройке нуждается только схема управления вентиляторами охлаждения радиатора. Желаемую температуру включения вентиляторов устанавливают подбором резистора R203. Электролитические конденсаторы в УМЗЧ не ниже 50В, в схемах защиты С101, С102, С104 35В С203 25В. Катушки индуктивности намотаны на оправке диаметром 3мм длинна намотки 10мм провод 0,8мм в три слоя. Электромагнитное реле FINDER type 40.52 24VDC или другое фирмы OMRON например. Вместо микросхемы UA741CN можно применить КР140УД708. Терморезистор от блока питания АТХ с отрицательным ТКС. Вместо микросхемы STK402-090 можно применить STK402-070, STK402-120, STK402-100. Их параметры найдёте в прилагаемом даташите.

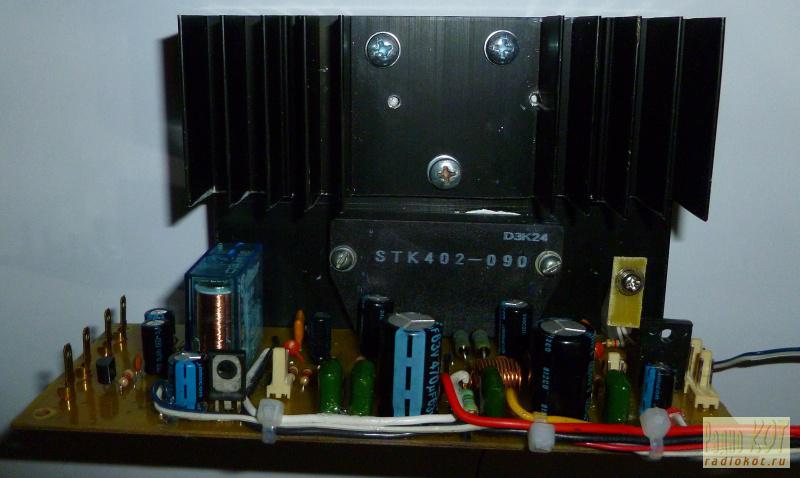

На фото плата усилителя в сборе. Резисторы R3, R14 не применялись. В схеме защиты не установлены элементы обведённые красной рамкой. Терморезистор прижат к радиатору отрезком текстолита через теплопроводную пасту КПТ-8. И последнее. Усилитель к сожалению не имеет защиты от КЗ в нагрузке и перегрузки. Поэтому при эксплуатации нужно быть предельно аккурутным, исключить замыкание в цепях громкоговорителей. Усилитель расчитан на работу с АС 6Ом, но использование АС на 4Ом вполне возможна. В этом случае питание можно снизить до +/- 35В. Блок питания выложу в следующей статье. Удачи!

Источник

Усилитель STK402-070 60Вт+60Вт

Оригинальные микросхемы фирмы Sanyo, серии STK402 являются гибридными микросхемами и выполнены они по толстопленочной технологии на бескорпусных транзисторах. Еще одной особенностью является лазерная подгонка номиналов сопротивлений.

Данные усилители имеют отличное звучание и характеристики, и многими любителями ставятся на первое место перед усилителями, собранными на микросхемах TDA и LM, хотя иногда мнения расходятся.

Ниже представлена таблица некоторых параметров одних из самых популярных микросхем линейки STK402.

Параметр STK402-070 STK402-090 STK402-100 STK402-120
P (10%/1кГц) 60Вт+60Вт 80Вт+80Вт 100Вт+100Вт 120Вт+120Вт
P(0.4%/20Гц-20кГц) 40Вт+40Вт 50Вт+50Вт 60Вт+60Вт 80Вт+80Вт
Umax (Rн=6 Ом) ±44В ±47В ±50В ±57В
Uном (Rн=6 Ом) ±30В ±32В ±35В ±39В

Остальные параметры и характеристики можете посмотреть в даташите на STK402-070.

STK402-070 и другие микросхемы данной серии имеют достаточно большие, даже огромные корпуса. Все микросхемы указанные в таблице являются полными аналогами и полностью взаимозаменяемы, но, как вы могли заметить, они имеют разные напряжения питания, а также разные размеры корпусов.

Сопротивление нагрузки не должно быть меньше 6 Ом, это особенность данных микросхем.

Источник питания должен быть биполярным, то есть иметь положительный и отрицательный потенциал относительно средней точки. Читайте статью «Импульсный источник питания для TDA7294 на IR2153«.

Также источник питания должен иметь минимальные пульсации напряжения. Напряжение питания рекомендуется не превышать номинальное напряжение питания микросхемы.

Схема усилителя STK402-070

Элементы схемы

Резисторы на 0,22 Ома и на 4,7 Ома должны быть мощностью 2Вт, остальные мощностью 0,25Вт.

Электролитические конденсаторы (все) должны быть рассчитаны на напряжение больше чем напряжение питания в полтора раза. Я применил электролиты на 50В.

Неполярные конденсаторы, емкостью 0,1мкФ я применил полипропиленовые, хотя это необязательно (установил для красоты), так что ставим керамику. Все остальные неполярные конденсаторы также ставим керамические.

Дроссели наматываются на оправку (сверло) диаметром 6-8мм и имеют 25-30 витков, провода диаметром 0.6-1.2 мм. Я намотал проводом 1.2мм, им удобнее мотать, дроссель не разматывается, а также на максимальной мощности хорошо будет держать большие токи. Дроссели мотаются в два слоя 15+15 витков.

При прослушивании усилитель на STK402-070 мне очень понравился, особенно на предельной громкости слышно очень мало искажений, звук чистый и насыщенный. После определенного прослушивания я решил повысить мощность усилителя и установил STK402-120, а также повысил напряжение питания, при этом мощность значительно возросла, а звук остался таким же отличным.

Радиатор на STK402-070 устанавливается без каких-либо силиконовых прокладок и диэлектрических втулок через теплопроводную пасту. Для надежного охлаждения, площадь радиатора должна быть не менее 500см.кв.

Печатная плата взята с одного из форумов по электронике и многократно на ее базе был повторен данный усилитель разными любителями.

Источник

KOMITART — развлекательно-познавательный портал

Разделы сайта

GNEZDO NEWS

Друзья сайта

Статистика

Собираем усилитель 2 х 80W на STK422-090.

Собираем усилитель 2 х 80W на STK422-090.

Собираем усилитель на STK422-090

Привет, друзья! Сегодня у нас на повестке дня очередной усилитель на гибриде STK442-090 от SANYO. Для начала приведем основные технические параметры этой микросборки взятые из Datasheet:

Принципиальная схема усилителя на STK442-090 так же взята из технического описания:

Печатная плата усилителя на STK442-090 в формате LAY6 выглядит так:

STK422-090 amplifier LAY6

STK422-090 amplifier LAY6 FOTO

Печатная плата изготавливается на куске одностороннего фольгированного стеклотекстолита размером 70 х 91 мм.

• Керамические резисторы 0R22 или 0R33 мощностью 5 Ватт – 4 шт.
• 56 кОм / 0,25W – 4 шт.
• 100R / 1W – 2 шт.
• 1k8 / 0,25W – 2 шт.
• 20k / 0,25W – 2 шт.
• 1k / 0,25W – 2 шт.
• 4R7 / 2W – 2 шт. (на них мотается провод)

• 3pF – керамика – 2 шт.
• 100mF/10V – электролит – 2 шт. (дополнительно шунтируем их со стороны проводников конденсаторами 100n – 2 шт.)
• 470pF – 2 шт.
• 2,2mF/50V – вместо электролитов ставим пленку – 2 шт.
• 0,1mF (104) – 2 шт.
• 100mF/100V – можно поставить 1000mF/63V – 2 шт.

• STK442-090 – 1 шт.

• L1, L2 – катушка намотанная на резисторе 4R7/2W , можно намотать 16. 18 Витков на оправку 10 мм проводом ПЭВ диаметром 1 мм, а резистор 4R7 из схемы исключить.
• Входной разъем 4 Pin с растоянием между ножками 2,54 мм. – 1 шт.
• Радиатор. Слюду или термопрокладку под STK можно не использовать, но термопаста обязательна.
• Подвод питания, а так же подключение выходных проводов к плате осуществляется посредством разъемов DJ610-6.3 (TA-M), подобные я как то выдирал со старой платы источника бесперебойного питания. В принципе можно обойтись и без них, и запаять провода непосредственно в плату.

Заранее определитесь с каким сопротивлением нагрузки будет эксплуатироваться данный усилитель чтобы выбрать величину питающего напряжения. Допустим, при нагрузке 4 Ома U питания лучше брать 2 х 28V, на 6 Ом 2 х 35V, а на 8-Оммную 2 х 40V.

Схема усилителя на STK442-090, печатная плата LAY6 формата и Datasheet на микросборку можно скачать одним файлом, размер архива – 0,66 Mb.

Уважаемый Пользователь!
О том, как получить нужный материал, прочитайте информацию по кнопке ниже:

Источник

Российские химики разработали полимерные катоды для сверхбыстрых аккумуляторов

Спрос на литий-ионные аккумуляторы постоянно растет, но сырье для их изготовления ограничено, и ученые ищут другие варианты этой технологии. Российские исследователи из Сколтеха, РХТУ и ИПХФ синтезировали новые катодные материалы на основе полимеров и испытали их в литиевых двухионных батареях. Они показали, что такие катоды могут выдерживать до 25,000 циклов работы, а также заряжаться за несколько секунд, что превосходит возможности современных литий-ионных аккумуляторов. Также с применением новых катодов могут быть созданы калиевые двухионные аккумуляторы, не использующие дорогостоящий литий. Результаты работы опубликованы в журнале Energy Technology.

Усилитель мощности HI-FI 2 x 80W на STK442-090

Большинство радиолюбителей можно разделить на две категории: сторонники и противники микросхемных усилителей. В качестве аргументов использования таких усилителей первые называют простоту схемы, высокую надежность и стабильность работы за счет высокой интеграции микросхемы. Как правило, количество транзисторов в микросхеме в несколько, а то и в десятки, раз превышает количество их в обычном усилителе «на рассыпухе». Противники же микросхем утверждают, что ввиду малого кристалла микросхемы элементы расположены слишком близко друг к другу, поэтому есть эффект взаимовлияния. Звуку как бы «тесно» внутри столь малого объема, он «задушен». Можно ли проводить тут обычную человеческую аллегорию к физике процессов, происходящих внутри кристалла ИМС? Думаю, что найдутся мало людей, кто возьмется отвечать на этот вопрос… Предлагаемая схема усилителя является компромиссом, ведь STK442-090 – это микросборка, она же гибридная интегральная схема (ГИС). Что это такое? Возьмем выдержку из Википедии: «микросборка — интегральная схема, в которой наряду с элементами, неразъёмно связанными на поверхности или в объёме подложки, используются навесные микроминиатюрные элементы (транзисторы, полупроводниковые диоды, катушки индуктивности, вакуумные электронные приборы, кварцевые резонаторы и др.)». По-простому можно сказать так: если разобрать микросборку, то там будет отчетливо видны составляющие ее элементы: транзисторы, SMD резисторы и прочее. Японские инженеры из компании SANYO (ныне дочернее предприятие Panasonic) разработали серию ГИС STK. Микросборки сразу завоевали репутацию усилителей высокой верности. Свое доверие к качеству этих ГИС выразила фирма Technics в своих легендарных усилителях. Микросборки SANYO в розничной продаже довольно дороги и есть шанс нарваться на подделку. Поэтому необходимо покупать у серьезных, проверенных поставщиков, которые не будут рисковать своей репутацией.

Комментарии могут оставлять только зарегистрированные пользователи

Источник

Stk442 070 схема подключения

УМЗЧ на STK402-90

Автор: Аleks-23
Опубликовано 23.11.2015
Создано при помощи КотоРед.

Привет всем! Предлагаю вариант простенького но очень качественного УМЗЧ на известной микросхеме фирмы SANYO STK402-090. Один экземпляр которой случайно попал в мои руки. Схема включает в себя сам усилитель, защиту акустических систем и схему управления охлаждением радиатора. Усилитель развивает выходную мощность 2х50Вт на нагрузке 6Ом. Напряжение питания +/-25-40В.

Входные сигналы поступают с предварительного усилителя (в моём устройстве это блок регулировок на LM1036N) на рызъёмы JP1, JP2. Реле KL101 выходное реле защиты от постоянного напряжения. Эта защита так же препятствует прохождению щелчков в динамиках при переходном процессе при включении и отключении питания. При включении питания задержка 2-3 секунды происходит из за заряда С104 через R105. При отключении работают цепи выделенные красной рамкой. Необходимость применения этих цепей в том случае если защита и УМЗЧ питаются от одного источника. Тогда наличие конденсаторов фильтра большой ёмкости, при отключении питания будут удерживать реле KL101 и переходный процесс будет слышен в динамиках. Если защита питается от отдельного блока питания, то цепи выделенные рамкой можно не использовать. Ёмкость фильтра в цепи питания защиты подбирается так, чтобы реле KL101 успело отключится быстрее чем разрядяся конденсаторы фильтра питания УМЗЧ. На микросхеме IC201 и транзисторе VT201 собрана схема управления вентиляторами охлаждения. Применение мощного транзистора обусловлено их большим количеством в наличии. При необходимости можно применить другие транзисторы например КТ972, в этом случае резисторы R205-10К, R206-2,2К. Вентиляторы от блока питания АТХ подключаются к разъёмам JP201, JP202. Для исключения помех эта схема запитана от отдельного источника питания, гальванически несвязанного с питанием усилителя. Вот печатная плата усилителя в двух вариантах. Во втором отсутствуют элементы обведённые красной рамкой.

Теперь о деталях и наладке. В настройке нуждается только схема управления вентиляторами охлаждения радиатора. Желаемую температуру включения вентиляторов устанавливают подбором резистора R203. Электролитические конденсаторы в УМЗЧ не ниже 50В, в схемах защиты С101, С102, С104 35В С203 25В. Катушки индуктивности намотаны на оправке диаметром 3мм длинна намотки 10мм провод 0,8мм в три слоя. Электромагнитное реле FINDER type 40.52 24VDC или другое фирмы OMRON например. Вместо микросхемы UA741CN можно применить КР140УД708. Терморезистор от блока питания АТХ с отрицательным ТКС. Вместо микросхемы STK402-090 можно применить STK402-070, STK402-120, STK402-100. Их параметры найдёте в прилагаемом даташите.

На фото плата усилителя в сборе. Резисторы R3, R14 не применялись. В схеме защиты не установлены элементы обведённые красной рамкой. Терморезистор прижат к радиатору отрезком текстолита через теплопроводную пасту КПТ-8. И последнее. Усилитель к сожалению не имеет защиты от КЗ в нагрузке и перегрузки. Поэтому при эксплуатации нужно быть предельно аккурутным, исключить замыкание в цепях громкоговорителей. Усилитель расчитан на работу с АС 6Ом, но использование АС на 4Ом вполне возможна. В этом случае питание можно снизить до +/- 35В. Блок питания выложу в следующей статье. Удачи!

Источник
