Вакуумные контакторы 160А
Описание
Вакуумные контакторы 160А являются такими приборами, которые используются для коммутации многих высоковольтных электрических цепей. Все контакты в цепи находятся под высоким напряжением, поэтому при их соединении или разъединении появляется электрическая дуга. Такой разряд способен повредить контактные поверхности, в результате чего выключатель неизбежно быстро выйдет из строя.
Специалисты называют это явление «выгоранием контактов». Для обеспечения долгой работы электрооборудования принято использовать специальные гасители дуг.
Есть несколько действенных способов, которые позволяют это сделать. Например, специальные дугогасительные решетки и газовые камеры.
Наиболее эффективнее в электрических цепях применять вакуумные контакторы и камеры, которые успели доказать, что являются качественными и надежными. Они способны защитить металлы от постепенного окисления при повышенных температурах. Это позволяет в значительной степени увеличить максимальный срок службы сети.
Вакуумные контакторы 160А: Сфера применения и преимущества
Вакуумные контакторы 160А нашли широкое применение в тех сетях и приборах, где необходимо постоянно переключать напряжение в электрической цепи:
- на электровозах;
- на промышленных предприятиях и производствах;
- на подъемных кранах;
- в насосах;
- в любых областях, где имеются мощные электродвигатели.
В среднем, один вакуумный контактор 160А способен исправно функционировать на протяжении 1-3 млн. циклов включения и отключения. Их также можно применять в сильно загрязненной среде. Надежное расположение контактов позволяет осуществлять безопасное включение сети без шанса возникновения искры.
Вакуумная камера не дает попасть внутрь пыли и другим загрязнениям. Это позволяет применять контакторы даже в угольных шахтах. В отличие от воздушных контакторов, вакуумные имеют малые габариты и очень компактны.
Режимы работы: продолжительный, кратковременный, продолжительно-прерывестый и кратковременно-повторный.
Вакуумные контакторы 160 А можно практически не нуждаются в обслуживании, выпускаются в широком ассортименте.
Обычно имеют трехкамерное исполнение, которое позволяет использовать их в трехфазных сетях. Имеют небольшую цену и легко заменяются на новые.
Контакторы вакуумные серии КВТ 6-10 кВ, 160-630 Ампер с катушками управления 110, 220 и 380В
Принимаем заявки на почту: info@pairon.tech
Товар сертифицирован. Гарантийный срок — 2 года со дня ввода в эксплуатацию.
Назначение контакторов вакуумных серии КВТ 6-10 кВ мощностью 160-630 Ампер с катушками управления 110, 220 и 380В

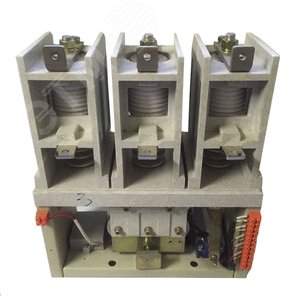

Контакторы вакуумные высоковольтные серии КВТ с электромагнитным приводом, открытого исполнения, с естественным воздушным охлаждением предназначены для использования в комплектных распределительных устройствах, а также замены маломасляных и элегазовых выключателей, а также для оперативной коммутации электрических цепей в сетях трехфазного переменного тока с частотой 50-60Гц и номинальным напряжением до 10 кВ.
- Структура условного обозначения.
КВТ | — | Х | Х | / | Х | D | У3 |
1 | 2 | 3 | 4 | 5 | 6 |
1. Контактор Вакуумный Трехполюсный:
2. Номинальное напряжение:
6кВ: 10кВ.
3. Номинальный ток отключения:
1.6кА: 2.5кА: 4кА: б.ЗкА.
4. Номинальный рабочий ток:
160А. 250А. 400А. 630А.
5. Условное обозначение исполнения по способу удержания контактов:
D — электромагнитная система:
6. Климатическое исполнение (У) и категория размещения (3) по ГОСТ 15150-69.
Контактор вакуумный КВ-160А
Наличие в магазине:
Сделано в России
Контактор вакуумный КВТ-1,14-2,5/160 У3 220В ЭТК (УТ000003030)
Сделано в России
Контактор вакуумный КВТ-1,14-2,5/160 У3 380В ЭТК (УТ000003031)
Сделано в России
Контактор вакуумный КВТ-1,14-2,5/160 У3 110В ЭТК (УТ000003029)
Сделано в России
Контактор вакуумный ВК49-160А У3 110В ЭТК (УТ000003706)
Сделано в России
Контактор вакуумный ВК49-160А У3 220В ЭТК (УТ000003707)
Сделано в России
Контактор вакуумный ВК49-160А У3 380В ЭТК (УТ000003708)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-10-1.6/160 У3 110В ЭТК (УТ000003597)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-10-1.6/160 У3 220В ЭТК (УТ000003598)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-10-1.6/160 У3 380В ЭТК (УТ000003599)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-6-1.6/160 У3 220В ЭТК (УТ000003574)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-12-1.6/160 У3 220В ЭТК (УТ000003610)
Сделано в России
Контактор вакуумный выскоковольтный КВТ-12-1.6/160 У3 110В ЭТК (УТ000003609)
Компания ЭТМ — член ассоциации «Честная позиция».
Член ассоциации независимых европейских дистрибьюторов IDEE . Входит в Реестр надежных поставщиков

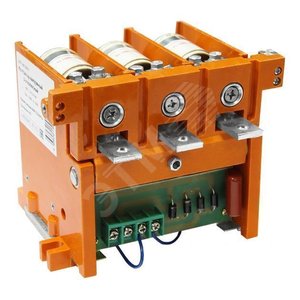

Контактор вакуумный КВТ 1,14 1,6/160А
Вакуумный контактор — это электрический выключатель, контактные поверхности которого находятся в вакуумной камере.
Вакуумные контакторы, предназначены для частой коммутации высоковольтных цепей. При соединении/разъединении любых контактов находящихся под напряжением неизбежно возникает электрическая дуга. Дуговой разряд разрушает контактные поверхности, и выключатель быстро изнашивается. Часто это называется «выгоранием контактов». Чтобы обеспечить большое число циклов включения/отключения, необходимо использовать устройства гашения дуги.
Предложены различные методы для гашения дуги, например, дугогасильные решетки, газонаполненные камеры, однако наиболее эффективно применение вакуумной камеры. Именно такой способ используется в вакуумных контакторах. В вакууме окисление металлов, даже при очень высоких температурах, не происходит, а испарение металлов сильно замедляется, что и увеличивает срок службы контактов в вакуумной коммутационной аппаратуре.
Область применения
Вакуумные контакторы применяются везде, где требуется частое переключение высоковольтных цепей: на электровозах, подъемных кранах, компрессорно-насосных установках, любых промышленных предприятиях, где есть мощные электродвигатели.
Средний ресурс вакуумного выключателя 1-3 млн. циклов включения/отключения. Вакуумные контакторы могут работать в сильнозагрязненной среде. Расположение контактов в вакуумной камере делает выключатель искро/взрывобезопасным. На контактные поверхности не может попасть пыль и прочие загрязнения. Такие качества позволяют использовать контакторы в угольных шахтах. Отличает вакуумные контакторы и малые габаритные размеры, по сравнению с воздушными контакторами.
Технические особенности
Конструктивное исполнение различных контакторов во многом схоже. Любой контактор имеет вакуумную камеру, где происходит смыкание/размыкание контактов, входные/выходные клеммы, механизм управления. Во многих контакторах есть электромагнитный механизм управления. Применение электромагнитных механизмов управления контактором исключает дополнительное разбалтывание подвижных частей, и позволяет оператору не находиться в условиях мощного электромагнитного излучения, управляя выключателем дистанционно; наконец, управление выключателем может осуществляться автоматом. Наиболее частое исполнение контакторов – трехкамерное, обусловлено широким распространением в промышленности трехфазных сетей переменного тока.
Выпускается широкий ассортимент вакуумного коммутационного оборудования. Основными параметрами вакуумных контакторов являются: рабочее напряжение, предельный коммутационный ток, число рабочих циклов. Из дополнительных параметров учитываются: скорость переключения, значения напряжения и токов управляющего электромагнита и др.
Вакуумные выключатели почти не требуют обслуживания в процессе эксплуатации. Рекомендуется профилактический осмотр, периодическое подтягивание болтовых соединений, проверка состояния клемм. Изношенная вакуумная камера легко заменяется новой.
В будущем ожидается широкое применение вакуумных выключателей на автомобильном электротранспорте.
Контактор КВТ-1,14
Вакуумные контакторы КВТ-1,14 2,5/160-У3, КВТ-1,14 2,5/250, КВТ-1,14 4/400, КВТ2-1,14 5/630, КВТ2-1,14 6,3/1000, КВТ2-1,14 5/1000 производствава ОАО НПП «Контакт» рассчитаны соответственно на токи 160, 250, 400, 630, 1000 А. Вакуумные контакторы КВТ-1,14 используются для включения/выключения приемников электроэнергии и для последующего реверсирования электрической цепи. Также их применяют при необходимости защиты электрического двигателя при обрывах фаз и токах перегрузки, а также дисбалансе токов. Предусмотрены катушки управления на 380, 220 и 110 В.
Вторичные цепи контакторов оснащаются специальными штепсельными разъемами или клеммными колодками. Второй вариант считается более удобным для монтажа и дальнейшего обслуживания в том случае, когда нет необходимости выполнять работы, связанные с пайкой.
Вакуумные контакторы КВТ-1,14 устанавливаются в асинхронных электродвигателях, которые нашли свое применение в горнорудной, металлургической и нефтегазовой промышленности. Работа электроприводов на железнодорожном транспорте также управляется с помощью вакуумных контакторов данного типа.
Принцип работы
Действие вакуумного контактора КВТ-1,14 основывается на гашении электрической дуги во время размыкания контактов в вакууме. Тем самым дуга прерывается непосредственно после того, как уходит от центра контакта. Данное действие обусловлено отсутствием веществ, поддерживающих горение в вакууме, который находится в промежутке между контактами. Привод контактора КВТ-1,14, дугогасительные камеры и электронный блок питания обмотки привода расположены на одном изолированном основании. Для изготовления рычага также применяется изолятор.
Требования, предъявляемые к условиям эксплуатации вакуумных контакторов КВТ-1,14 аналогичным требованиям, которые предъявляются к большей части электрощитовых изделий. Так высота расположения их над уровнем моря должна составлять не более 1000 метров, а диапазон рабочих температур – от -60˚С до +55˚С, при относительной влажности до 100% в условиях температуры 25˚С.
Структура условного обозначения
КВТ — 1,14 — Х / Х У3, УХЛ2
К — контактор
В — вакуумный
Т — трехполюсный
1,14 — номинальное напряжение, кВ
Х — номинальный ток отключения, кА
Х — номинальный ток,А
У3, УХЛ2 — климатическое исполнение и категория размещения по ГОСТ 15150-69
Преимущества и отличительные особенности
К преимуществам вакуумных контакторов КВТ-1,14 можно отнести:
Отсутствие открытой электрической дуги;
Повышенное быстродействие, обеспечиваемое низким ходом контактов;
Пониженный шумовой уровень в процессе работы;
небольшие габариты по сравнению с воздушными контакторами с аналогичными техническими параметрами;
Возможность эксплуатации в условиях низких температур.
Отсутствие электрической дуги при разрыве контактов обеспечивает более длительный срок эксплуатации оборудования. При этом времени на разрыв цепи тратится меньше. Также к преимуществам можно отнести пожаро- и взрывобезопасность, которые обеспечиваются, благодаря тому, что корпус вакуумного контактора КВТ-1,14 изготовлен из трекингостойкой пластмассы. Все корпуса контактора между собой унифицированы.
Технические характеристики контактора КВТ 1,14
