Правильная кнопка аварийной сигнализации

Каждый из нас по жизни всегда делает так, как ему будет удобно. В удобстве заключается весь прогресс, упирающийся в итоге в технику. Например, когда-то стирали руками, а затем была изобретена стиральная машина и так далее.
Удобство с прогрессом относится также и к автомобильной промышленности и индивидуальным разработкам каждой марки, кроме нашего любимого АвтоВАЗа =))) который в очередной рост непонятно каким местом думал, когда размещал на моделях 2113-2114-2115 кнопку выключения аварийной сигнализации.

Миллионы «приятных» эпитетов были высказаны всеми автолюбителями по поводу этой кнопки, особенно ее выключения, когда кисть руки необходимо вывернуть неестественным положением, чтобы достать до кнопки снизу, или просовывать руку через руль, чтобы нажать на кнопку сверху. Одним словом, это жутко неудобно.

Начитавшись в Интернете на разных сайтах про информацию, как люди решают эту проблему, решил, а точнее даже загорелся сделать также! На нашем любимом www.drive2.ru в поиске можно найти кучу информации по поводу того, где взять кнопку, как ее установить, как она будет работать и так далее, поэтому в тысячный раз не хочу повторяться об этом + ко всему я сам информацию брал у других людей, которые расписали весь процесс намного лучше меня.

Я столкнулся со следующими проблемами:

1. Такую кнопку практически невозможно найти в магазинах, даже в Москве. Причиной тому стало то, что кнопка выпускается совершенно не АвтоВАЗом. Но всё же как оказалось в последствии я всё-таки нашел несколько магазинчиков, где есть такая кнопка. Ее код для заказа 996.3710-07.10

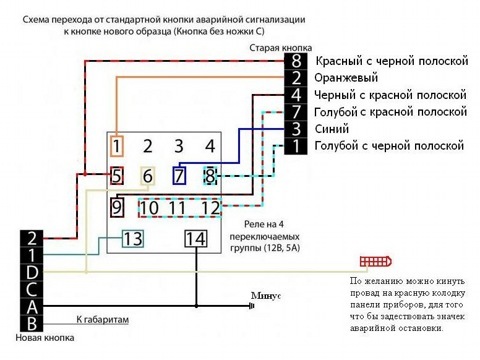

2. Необходимо купить также реле, контакты и проводку, чтобы собрать следующую представленную ниже схему. Всё просто!

3. Я не стал заморачиваться, как и многие и просто заказал кнопку с реле и проводкой у Yura199 http://www.drive2.ru/users/yura199/ хотя как оказалось сделал он ее мне плохо! Легче самому купить кнопку, проводку и реле и собрать по следующей схеме:

Контакты пришлось все до единого паять полночи, потому что всё было собрано правильно а кнопка не работала, затем попытался всё разобрать и собрать заново. При включении кнопки на панели загорался только знак левого поворота, а мигали лампочки только с левой стороны автомобиля. Одним словом всё заработало на 5+ только после того как, перепаял все контакты. Не в обиду сказано для Yura199 http://www.drive2.ru/users/yura199/, может это мне так попалось от него. Ну не суть.

Вам понравится:  Периодичность смазки редуктора антенны судовой земной станции

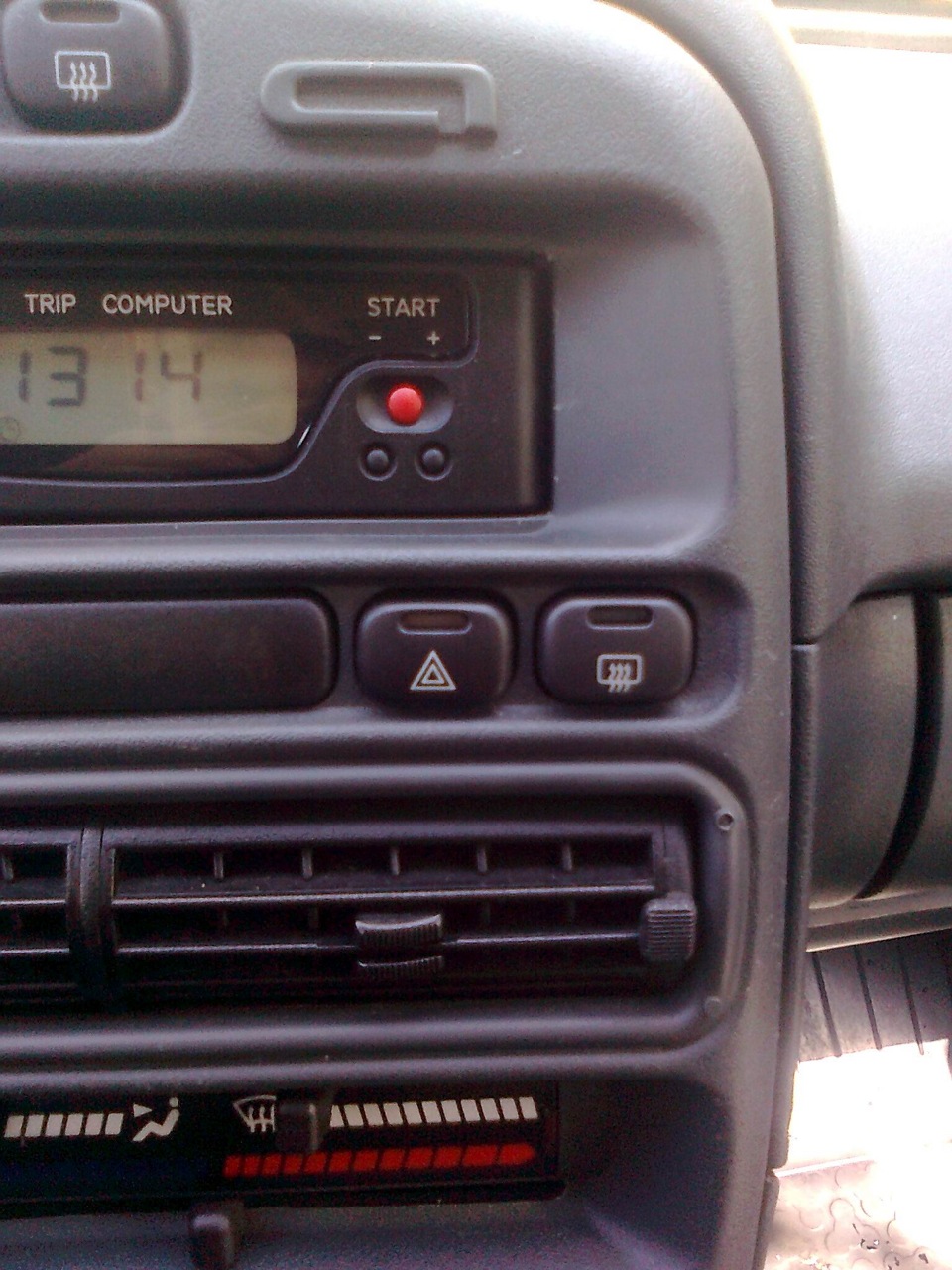

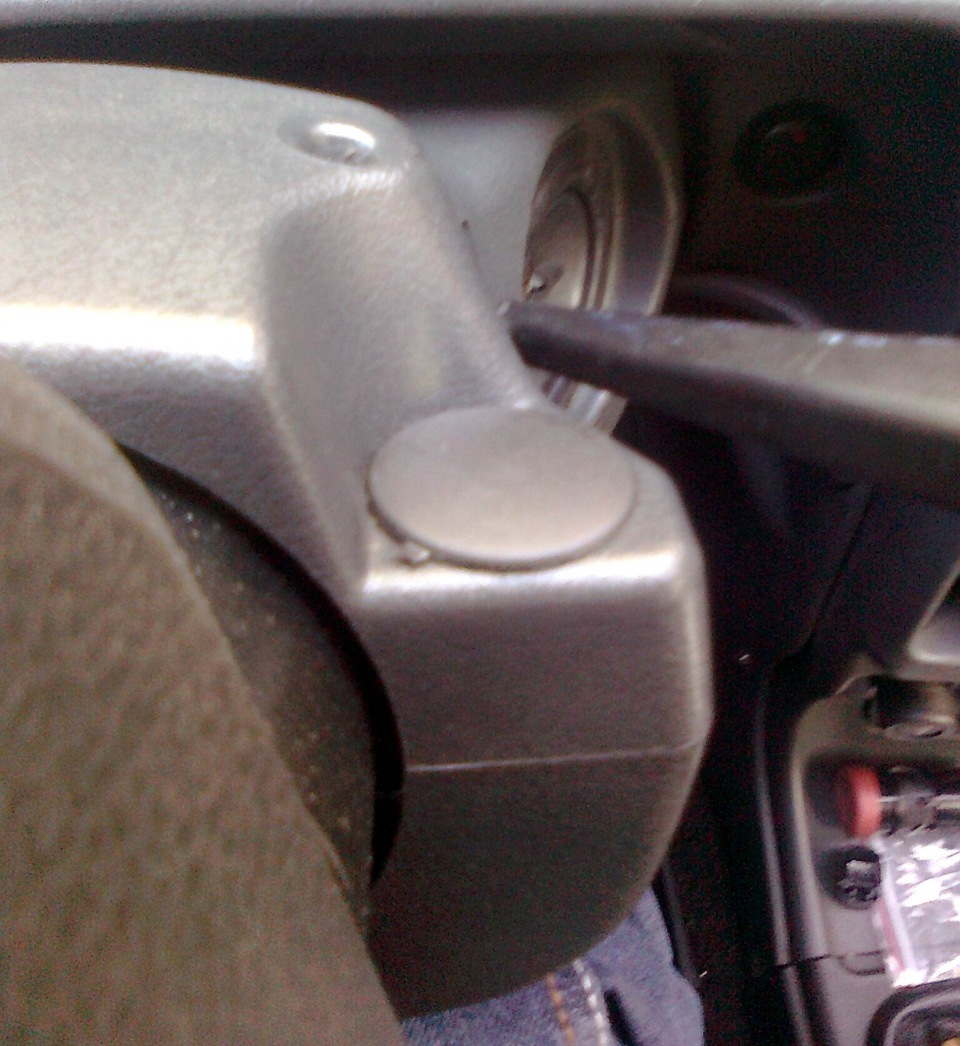

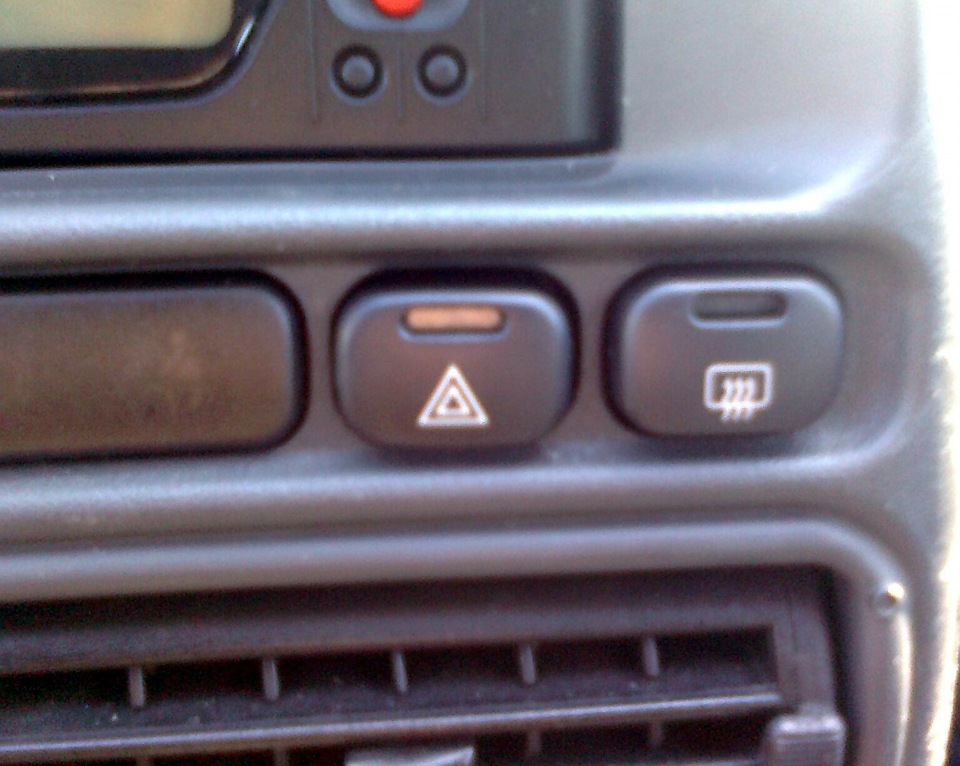

Теперь я довольный как слон, кнопка работает, нажимать ее одно удовольствие, а оставшееся отверстие в рулевом кожухе от старой кнопки просто, по советам большинства, у кого такая кнопка, залепил обычной заглушкой для ручки стеклоподъемников.

Хочу в конце добавить то, что желание поставить такую кнопку началось не совсем с самой кнопки. Я загорелся поставить калиновский руль, адаптированный под модели Самары-2. Недавно случайно увидел такой на машине на улице, и решил покопаться и найти в инете. Лучше всего весь процес описан у nvkub http://www.drive2.ru/cars/lada/2115/2115/nvkub/journal/288230376152166705/#post

Пока денег на руль, кожухи и подрулевые переключатели нет, поэтому жду следующей зарплаты и вновь совершенствовать свой автомобиль.

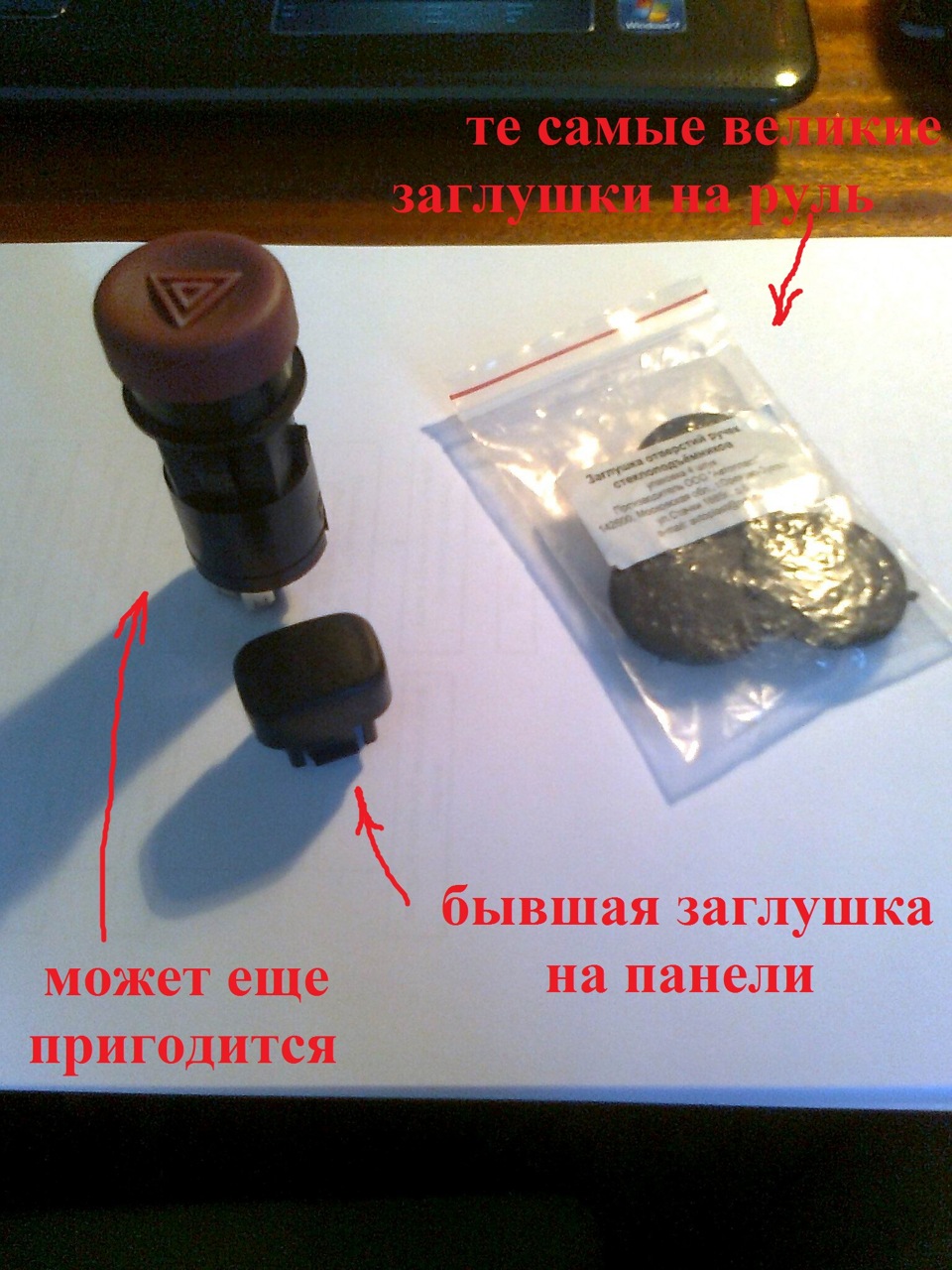

По деньгам получилось за заглушки в отверстие 10 рублей плюс сама кнопка по заказу с проводкой и реле 500, итого

Источник

Распиновка проводов аварийной сигнализации (аварийки) ВАЗ 2114

Периодически, при отказе аварийной сигнализации (аварийки) или указателей поворота на автомобиле ВАЗ 2114 (2113, 2115), приходится разбираться с проводами идущими к ее выключателю.

Определим на схеме какого цвета провода и каким контактам кнопки аварийной сигнализации подключены (распиновка), обозначим как они коммутируются и какие цепи в бортовой сети автомобиля при этом срабатывают.

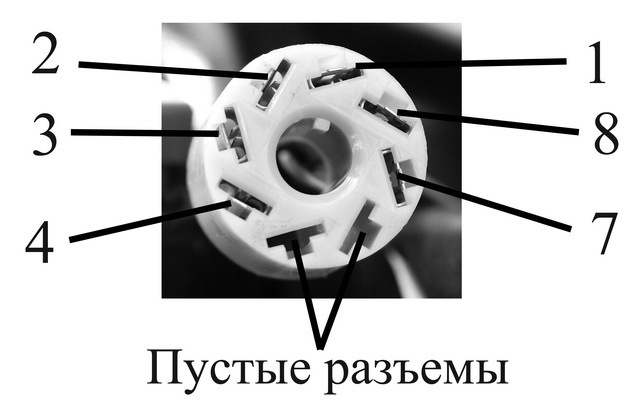

Распиновка проводов выключателя аварийной сигнализации (аварийки) ВАЗ 2114, схема

Назначение проводов аварийной сигнализации (аварийки) ВАЗ 2114

— Вывод «2» (оранжевый провод) — «плюс» с замка зажигания (через предохранитель F16 (15А) в монтажном блоке и комбинацию приборов).

— Вывод «8» (красно-черный провод) — «плюс» (вход) на выключатель аварийки напрямую с аккумулятора, через вывод «В+» генератора (через монтажный блок и предохранитель F2).

— Вывод «4» (черно-красный провод) — «плюс» с реле-прерывателя «К2» указателей поворота (вывод «49» реле) на лампу подсветки кнопки выключателя аварийки.

— Вывод «7» (сине-красный провод) — прерывистый «плюс» с вывода «49а» (выхода) реле-прерывателя поворотников в монтажном блоке.

— Вывод «1» (сине-черный провод) — «плюс» (выход) на указатели поворота левого борта (через лампу поворотников в щитке приборов и подрулевой переключатель). При включенной аварийке.

— Вывод «3» (синий провод) — «плюс» (выход) на указатели поворота правого борта (через лампу поворотников в щитке приборов и подрулевой переключатель). При включенной аварийке.

Вам понравится:  Переключатель духовки indesit 16002521300
Подключение выключателя аварийки к цепи включения указателей поворота ВАЗ 2114

Примечания и дополнения

Аварийная сигнализация автомобиля ВАЗ 2114 включается нажатием кнопки выключателя на рулевой колонке. При этом мигают все указатели поворота и лампа аварийной сигнализации в комбинации приборов (со светофильтром красного цвета).

Мигание указателей поворота в аварийном режиме (90±30 циклов в минуту) происходит за счет срабатывания реле-прерывателя 493.3747 в монтажном блоке предохранителей и реле.

Источник

Установка аварийной кнопки в ВАЗ 2113, 2114, 2115

Надоела эта неудобная кнопка аварийки, постоянно тянешься. Решил убрать эту «катапульту» и поставить новую удобную кнопочку аварийного сигнала.

Искал релюшку — не нашёл. Решил сделать по-другому.

Для воплощения идеи понадобится:
1. Реле 4-х контактное -3шт.
2. Реле 5 -ти контактное -1шт.
3. Изолента
4. Клеммы мама -17 шт.
5. Клеммы папа -6 шт.
6. Сама кнопка аварийки нового образца
7. Колодка под реле 4-шт.
8. Колодка под кнопку 1шт.
9. Провод с сечением 0.75 — 5 метр
10. Кусачки и пассатижи

Вкратце расскажу процесс:
берем релюшки и изоленту

Собираем так, чтобы все реле были под одной линии, фиксируем всё это изолентой

Потом берём схему

и делаем колодку для релюшки и кнопочки. И еще подписал все проводки, с помощью маленького стикера, чтобы не перепутать, куда вставлять контакты.

ВОТ ТАК ДОЛЖНО ПОЛУЧИТСЯ

ГОТОВАЯ, ВСЁ В СБОРЕ

Потом идём устанавливать на автомобиль

ПОДКЛЮЧАЕМ К РАЗЁМУ Б, К,

УБИРАЕ ВО ВНУТРЬ КОНСОЛИ

УЖЕ УБРАНА ВСЯ КОНСТРУКЦИЯ

И устанавливаем кнопку аварийки и проверяем

Результатом доволен, работает отлично и тихо, релюшек не слышно. Теперь стало удобно благодарить на дороге других водителей.
Для тех, кто не знает или не понимает принцип работы этой схемы — ответы на самые задаваемые вопросы:
1. Эти реле щелкают ТОЛЬКО тогда, когда нажимаешь кнопку аварийки!
2. Щелкают одновременно, как одна!
3. Нет, не громко. Щелчок примерно такой же, как и от самой кнопки.
4. Когда включаешь поворотники — они НЕ ЩЕЛКАЮТ!
5. Когда работают поворотники — они НЕ ЩЕЛКАЮТ!
6. Когда работает аварийка — они НЕ ЩЕЛКАЮТ!

Может кто-то скажет «колхоз», и надо было другую релюшку, но мне эта конструкция нравится.

Установка люминесцентного плафона и замена плафона индивидуального освещения ВАЗ 2113, 2114, 2115

Свет намного увеличился.

Плафон индивидуального освещения заменил на плафон от ваз 2107, и поставил включение

Вам понравится:  Выключатель кнопочный с блокировкой вкн 316 3р 16а 230 400в ip40 tdm

Источник

Выключатель аварийной сигнализации ВАЗ-2115 АВТОАРМАТУРА 249371005 — — Оставить отзыв

Артикул: 249.3710-05 , артикулы доп.: 21093-3710010-01

Код для заказа: 103376

Сообщить о неточности
в описании товара

Характеристики:

  • Номинальное напряжение, В: 12
  • Масса, кг: 0,04
  • Монтажное подсоединение: колодка 610608
  • Номинальный ток, А: 6

Задавайте вопросы и эксперты
помогут вам найти ответ

  • Легковые автомобили / МТЗ / 1220.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/1220_5-1955/shitok_priborov-110/#part4393417″>Выключатель аварийной сигнализацииПриборы / Щиток приборов
  • Легковые автомобили / МТЗ / МТЗ-80.14 чертежа
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_80_1-2257/osnovanie__pribory_80_3805010-118/#part5135020″>Выключатель аварийной сигнализацииПриборы / Основание, приборы 80-3805010
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_80_1-2257/osnovanie__pribory_826_3805010-120/#part5135106″>Выключатель аварийной сигнализацииПриборы / Основание, приборы 826-3805010
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_80_1-2257/osnovanie__pribory_80s_3805010__c_oblicovkoiy_92p_8400005_01_-121/#part5135171″>Выключатель аварийной сигнализацииПриборы / Основание, приборы 80С-3805010 (c облицовкой 92П-8400005-01)
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_80_1-2257/osnovanie__pribory_926_3805010-122/#part5135217″>Выключатель аварийной сигнализацииПриборы / Основание, приборы 926-3805010
  • Легковые автомобили / ВАЗ / ВАЗ-21082 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-686/vyklyuchateli-162/#part1896716″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2108-686/vyklyuchateli-162/#part1896717″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели
  • Легковые автомобили / МТЗ / 922.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/922_5-2118/shitok_priborov-106/#part4838916″>Выключатель аварийной сигнализацииПриборы / Щиток приборов
  • Легковые автомобили / МТЗ / 952.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/952_5-2363/shitok_priborov-116/#part5347396″>Выключатель аварийной сигнализацииПриборы / Щиток приборов
  • Легковые автомобили / ВАЗ / ВАЗ-21152 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-601/vyklyuchateli__11__13__15_-155/#part1671062″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2115-601/vyklyuchateli__11__13__15_-155/#part1671063″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)
  • Легковые автомобили / ВАЗ / ВАЗ-21092 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-701/vyklyuchateli-186/#part1932243″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2109-701/vyklyuchateli-186/#part1932244″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели
  • Легковые автомобили / МТЗ / 923.42 чертежа
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/923_4-2226/shitok_priborov_925m_3805110__01-131/#part5044851″>Выключатель аварийной сигнализацииПриборы / Щиток приборов 925М-3805110/-01
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/923_4-2226/shitok_priborov_925_3805110_01__03__dlya_traktorov_s_dvigatelem_d_245_5s3am_-133/#part5044926″>Выключатель аварийной сигнализацииПриборы / Щиток приборов 925-3805110-01/-03 (для тракторов с двигателем Д-245.5S3AМ)
  • Легковые автомобили / МТЗ / 1025.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/1025_5-2459/shitok_priborov-100/#part5804602″>Выключатель аварийной сигнализацииПриборы / Щиток приборов
  • Легковые автомобили / ВАЗ / ВАЗ-21142 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/vyklyuchateli__11__13__15_-155/#part1671063″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2114-647/vyklyuchateli__11__13__15_-155/#part1671062″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)
  • Легковые автомобили / МТЗ / МТЗ-90/921 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_90_92-925/shitok_priborov-108/#part2370779″>Выключатель аварийной сигнализацииПриборы и датчики / Щиток приборов
  • Легковые автомобили / МТЗ / 15021 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/1502-1951/shitok_priborov-106/#part4381595″>Выключатель аварийной сигнализацииЭлектрооборудование / Щиток приборов
  • Легковые автомобили / МТЗ / 923.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/923_5-2248/shitok_priborov-104/#part5105244″>Выключатель аварийной сигнализацииПриборы / Щиток приборов
  • Легковые автомобили / МТЗ / МТЗ-1221.51 чертеж
    • » href=»/catalog/mtz-25/legkovye_avtomobili-30/mtz_1221_5-2548/shitok_priborov-101/#part6036091″>Выключатель аварийной сигнализацииЩиток приборов / Щиток приборов
  • Легковые автомобили / ВАЗ / ВАЗ-21132 чертежа
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/vyklyuchateli__11__13__15_-155/#part1671063″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)
    • » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2113-648/vyklyuchateli__11__13__15_-155/#part1671062″>Выключатель аварийной сигнализацииЭлектрооборудование / Выключатели (11, 13, 15)

    Для этого товара еще нет обзоров.

В каждом транспортном средстве предусмотрена система световой аварийной сигнализации, которая включается с помощью специального выключателя. О том, что такое выключатель аварийной сигнализации, каких типов он бывает и как устроен, а также о верном выборе и замене этого устройства — читайте в статье.

Источник
