#8 Подсветка бардачка и багажника

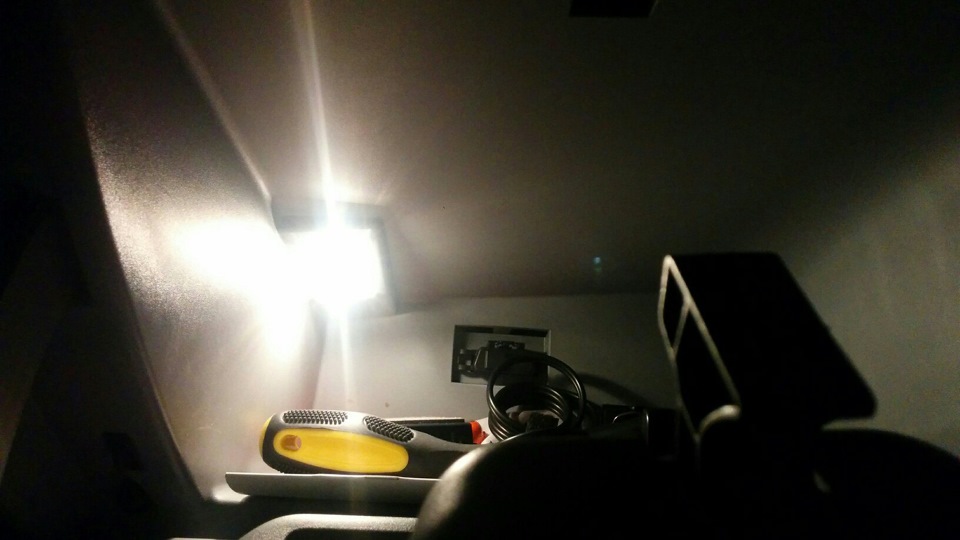

Темнеет теперь все раньше, а в машине проводится времени больше.
Определенные неудобства начал причинять факт отсутствия какого-либо света, за исключением салонного плафона, а это значит, что пришло время установить подсветку бардачка и багажника.

Были приобретены следующие детали:
1. 7700816818 — Выключатель света перчаточного ящика;
2. 7700429418 — Концевик багажника;
3. 8200418356 — Плафон подсветки, 2 шт.

Car parts

Renault Logan 2015, engine Gasoline 1.6 liter., 82 h. p., Front drive, Manual — accessories

Comments 23

Доброго времени суток, могу продать для вашего автомобиля не дорого 849513794R Обшивки багажника левая
849500124R Обшивки багажника правая

Доброго времени суток, могу продать для вашего автомобиля не дорого 849513794R Обшивки багажника левая
849500124R Обшивки багажника правая

Здравствуйте, по чем продадите?

А можете рассказать поподробнее про подключение) от блока сигнализации идет провод к концевику багажника, от салонного плафона идет плюс и минус на плафон багажника … Как разрыв концевиком багажника сделать?)) просто саму схему не вкурю)

я принес недостающие комплектующие рукастым людям и попросил подключить по желаемой схеме)

Привет, а можешь выложить фото концевика и плафона в бардачке без включенного света, чтобы рассмотреть их расположение.

Блин, не понимаю я такой экономии RENAULT родного! Даже в 7-ке жигулей была подсветка бардачка! стоит для завода три копейки, а удобство и людям не морочься! Тоже и про багажник!

Я брал когда, выбирал комплектацию, то после Нексии уже не хотелось колхозить туманки и.т.д. ! Здесь купил и доволен как слон : даже Блюпуп / 🙂 / есть в магнитоле!

Хорошая комплектация — ни копейки переплаты, завидую.
А круиз можно на неё поставить? Сколько денег интересно…

я зарекся впредь на минималки даже не смотреть.

Я бы взял минималку + кондей + все электро стёкла + круиз + вторая подушка безопасности.
Минималка в сентябре 2014 стоила 380 кажется?, моя привиледж 466 стоила — покумекал что свои хотелки я меньше чем за 40-50 тр. не доставлю и они будут незаводскими (менее надёжными ИМХО) и на стал парится.

з.ы.: приятным сюрпризом оказалось что колпаки колёс были уже в комплектации, на такие вещи вообще не смотрел при выборе комплектации.

зы.2 — за круиз душу отдал бы. 🙂

в апреле 2015 ее за 380 только по программе утилизации можно было взять.
я спрашивал за кондей, когда оформлял дкп — сказали, что нельзя поставить, т.к. не предусмотрено комплектацией.
а круиз подключить может и можно, но в приборке нет бк, другой дисплей даже, так что не знаю.

Я бы взял минималку + кондей + все электро стёкла + круиз + вторая подушка безопасности.
Минималка в сентябре 2014 стоила 380 кажется?, моя привиледж 466 стоила — покумекал что свои хотелки я меньше чем за 40-50 тр. не доставлю и они будут незаводскими (менее надёжными ИМХО) и на стал парится.

з.ы.: приятным сюрпризом оказалось что колпаки колёс были уже в комплектации, на такие вещи вообще не смотрел при выборе комплектации.

Источник

№22 Освещение багажника или светло как днём

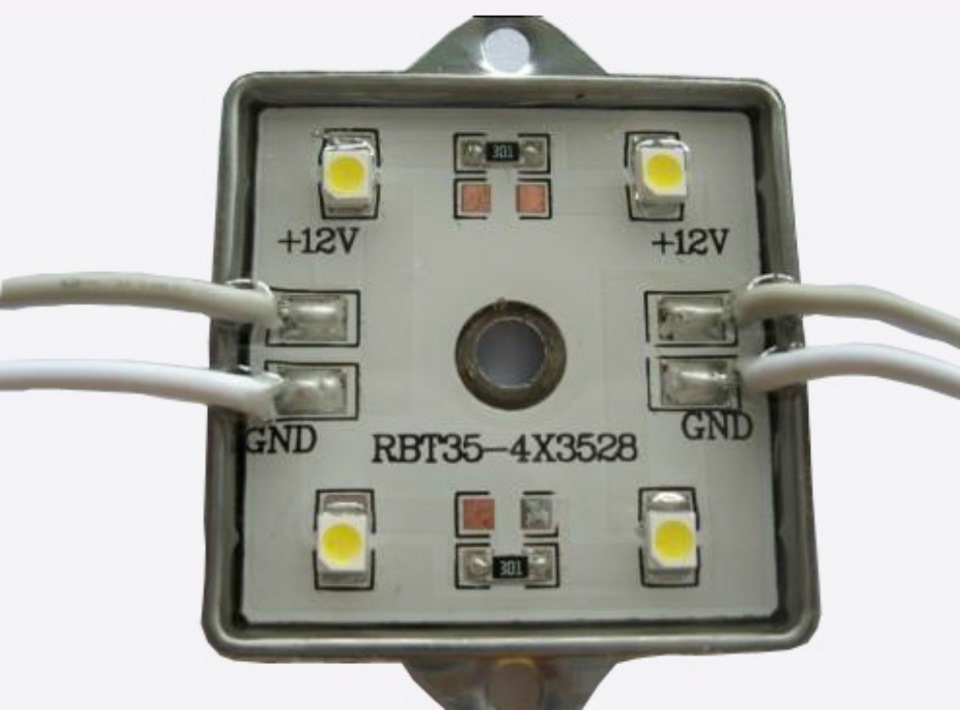

Всем привет! Сегодня расскажу как устанавливал светодиодные модули в багажник для доп. освещения.

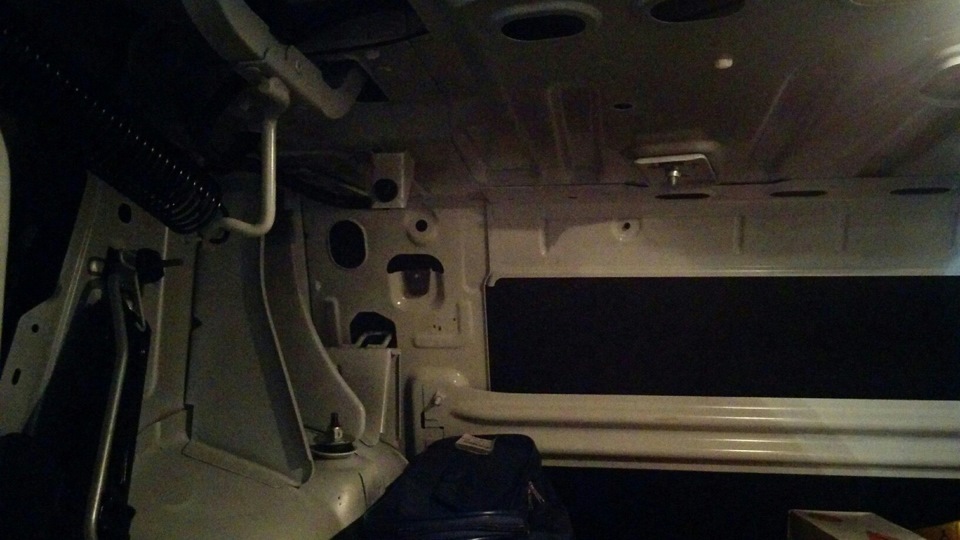

Всем известно, что штатный плафон не сильно освещает, поэтому в дальних углах особенно в темноте сложно найти вещи. Решено было поставить светодиодные модули, в одном по 4 диода:

Пошаговый список проделанных работ:
1)Первым делом припаяли небольшие кусочки проводов к модулям с разъемами (чтобы если модуль когда -нибудь перегорит, его легко можно было отсоединить и заменить)
Плюс проложили провода в гофру ( чтобы как с завода) и установили модули на свои места. А именно в «акустической» полке есть по углам просверленные отверстия в них и прикручивали модули, фото ниже:

2) Вторым шагом был замер нужной длины проводов + подготовка их ( припаяны обр. части разъемов на модули)
3) Пока дома готовились провода, решено было просверлить технологические отверстия:

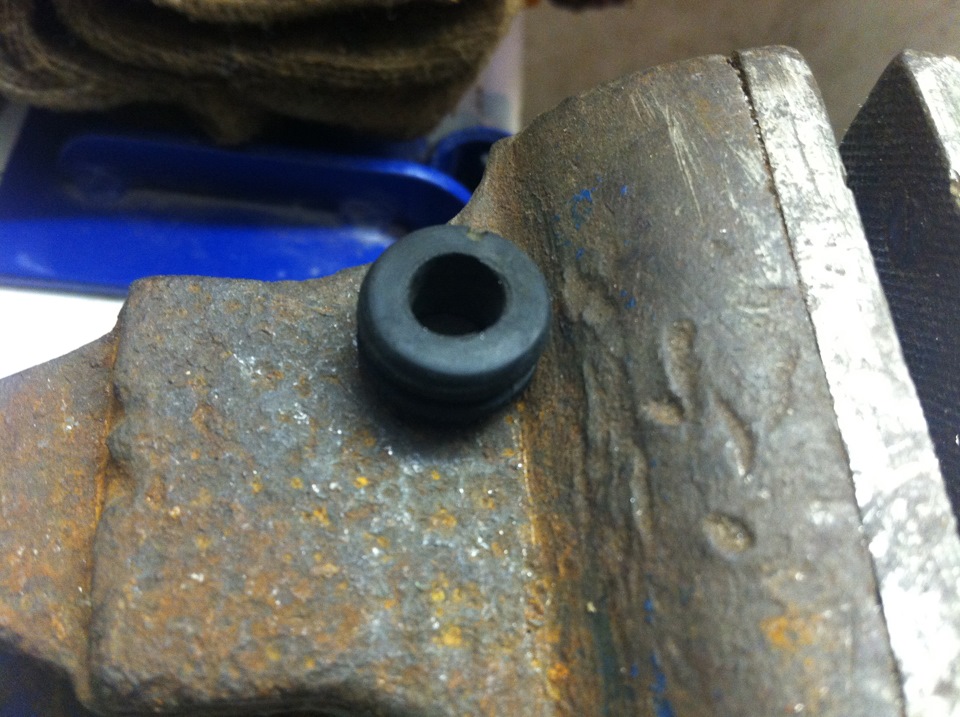

От ВАЗа осталась такая резинка, через которую прокладывают провода через металлич. детали кузова:

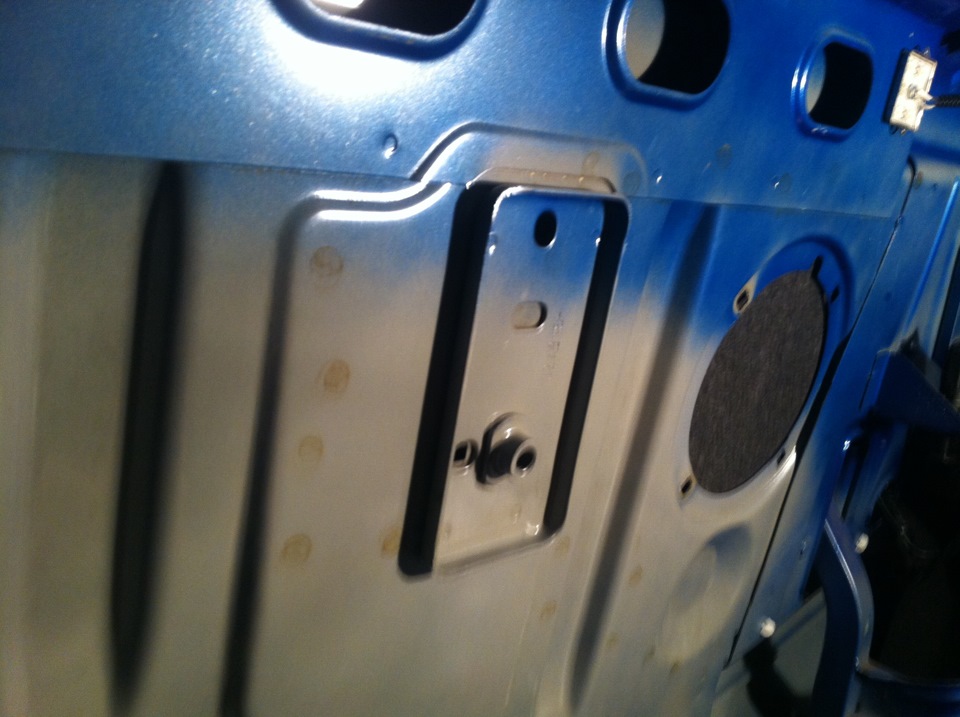

Наметил место, где будет технолог. отверстие и просверлил+ сразу же подкрасил:

Установил резинку на свое новое место:

Просверлил 2 отверстия под хомуты внутри багажника по краям ( на фото красным кружком обведено):

4) После всех работ, с подготовкой кузова решил покрасить белую не крашенную полку в цвет авто:

5) Пятый этап завершающий, проложили проводку и первым делом припаялись к плюсу ( все сделано на разъемах НЕ НА СКРУТКЕ!)фото ниже:

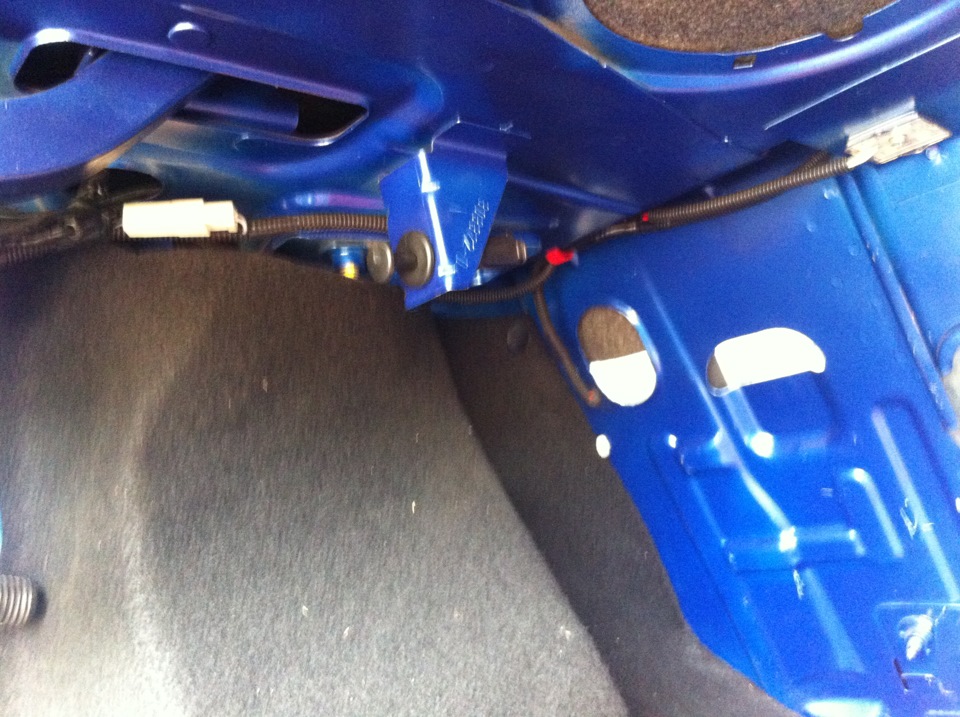

Проложили провода в тех. отверстие «забинтовали» как на заводе. Теперь постоянный плюс есть.
Прежде чем припаиваться к минусу проложили провода в гофру как нужно и в хомуты (для которых сверлили отверстия ранее) фото ниже:

Ну а ниже фото, где показан разъем на минусовом проводе от концевика багажника т.е. при закрытии багажника модули отключаются мгновенно, а не светят как плафон!

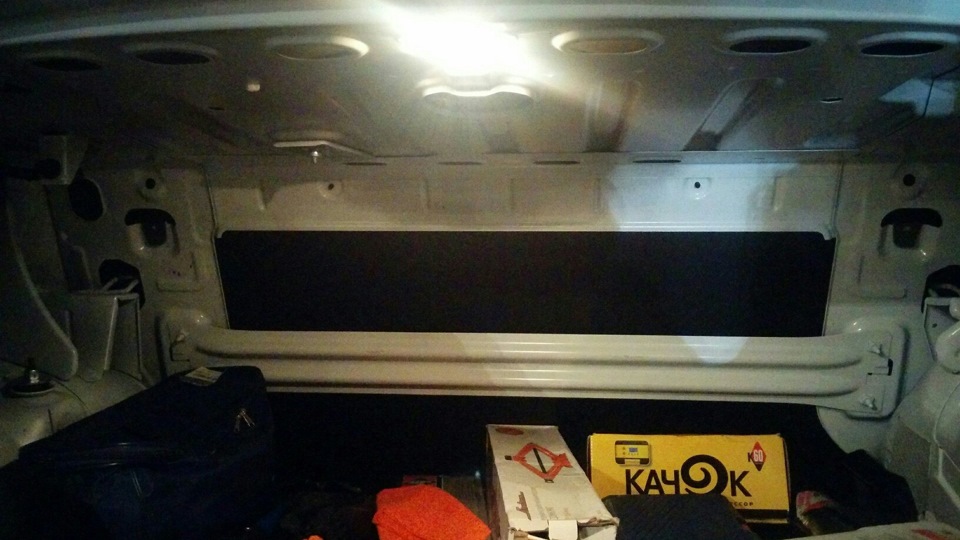

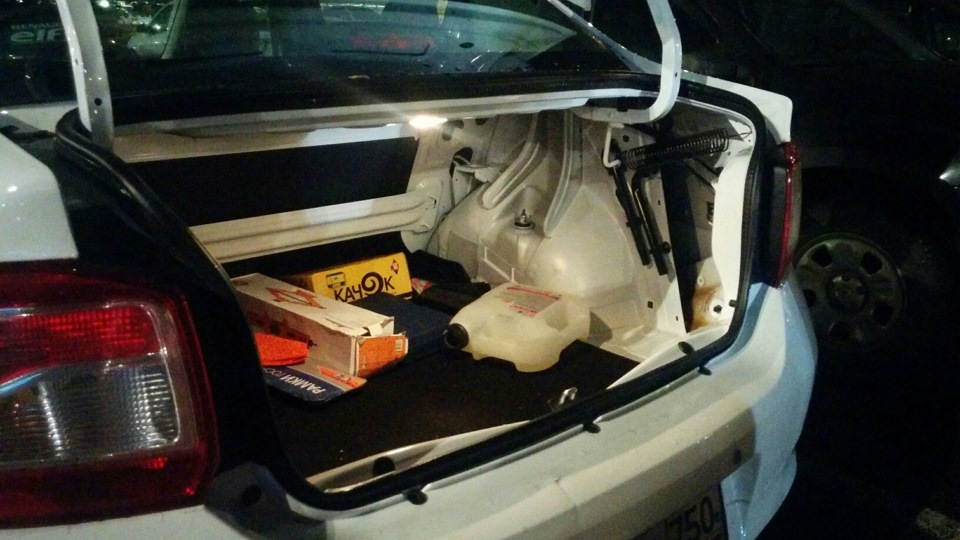

А ТЕПЕРЬ ФОТО КАК ОСВЕЩАЕТСЯ ТЕПЕРЬ БАГАЖНИК:

Опережая время, скажу чтобы не писали мне не нужно делать пересвет такой, что даже слепит глаза днем как у многих людей. Люди ставят за полчаса первую попавшуюся ленту не зная ее характеристики и исходят из того, чем БОЛЬШЕ, ТЕМ ЛУЧШЕ. Я не сторонник этого, мне нужно МАКСИМАЛЬНО СДЕЛАТЬ ТАК, ЧТОБЫ БЫЛО КАК У ЗАВОДА НЕ БРОСАВШИЕСЯ В ГЛАЗА, НО В ТОЖЕ ВРЕМЯ ФУНКЦИОНАЛЬНЫЕ ДОРАБОТКИ, например как эти!
Затраты:
Светод. модули 2 шт- бесплатно
Гофра разрезная 5 м- 80 руб
Разъем 2 шт — 40 руб
Хомут 2 шт (модули)- 5 руб
Разъем 2 шт (провода + и -) — 25 руб
_______________________________
Итого: 150 руб
С учетом всех затрат: 19250 руб

Всем спасибо что нашли время на эту запись, всем удачи и добра!

Источник

Активатор замка и подсветка багажника в Logan

В моей комплектации отсутствовал активатор замка багажника, что было достаточно неудобно — нужно глушить двигатель и крутить ключом замок. Наконец решил заняться замком вплотную.
Начну с того, что поблагодарю автора (Wulf-moto) статьи Ещё раз о активаторе замка багажника
за подробную информацию и принципиальную схему подключения.

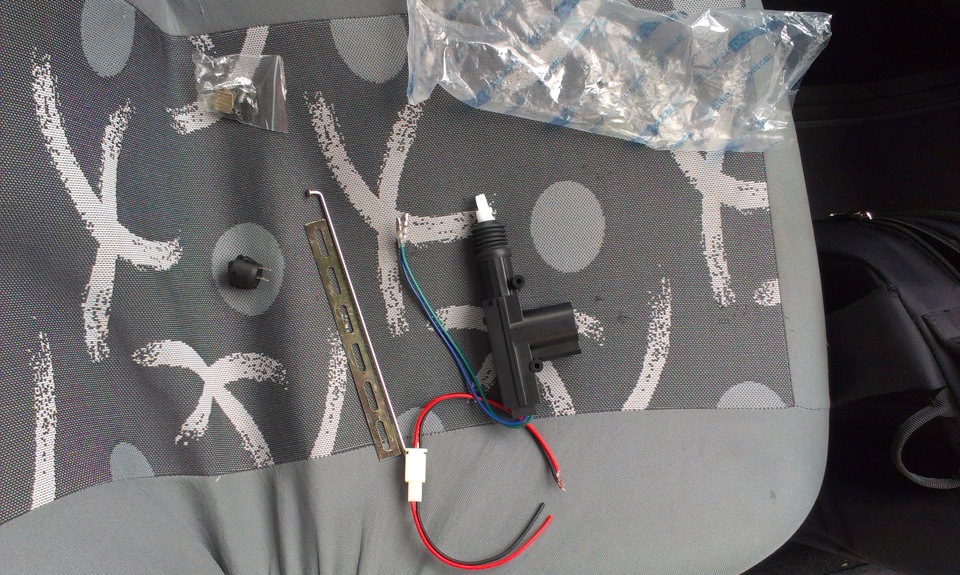

Пошёл в магазин ВАЗ-овских запчастей и купил активатор и кнопку.

Активатор нормально сел в полость крышки багажника — нужно кое-где подрезать штангу и изогнуть её.

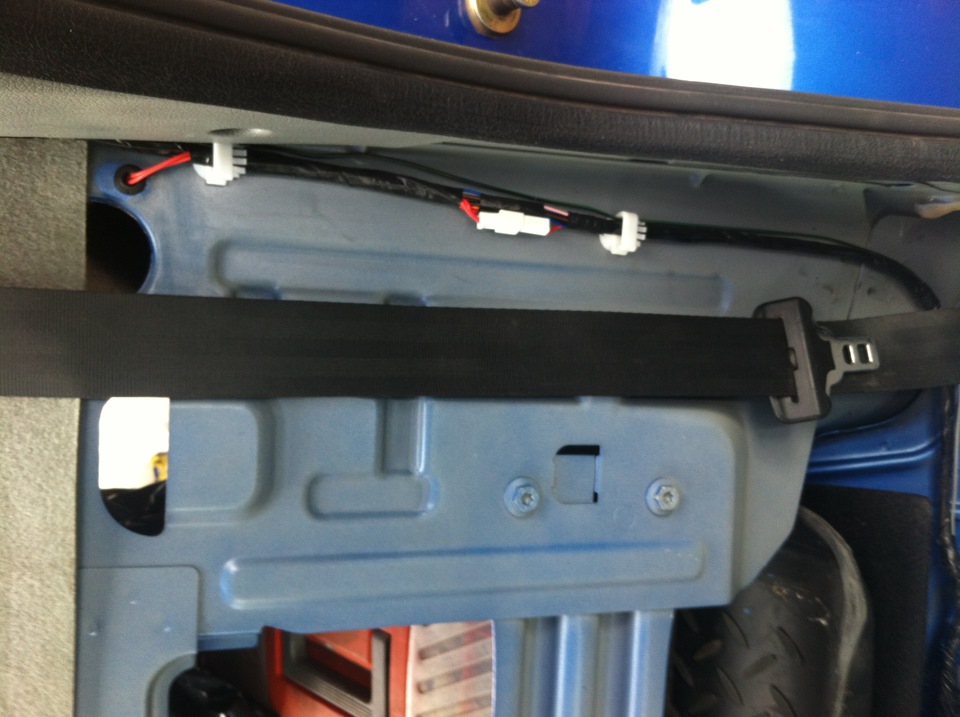

Кабель от замка проложен за усилителем крышки багажника и выведен в петлю.
Для удобства кабель затягивать через петлю лучше сверху. Трудности возникают когда его надо вытащить из петли. Чтобы вытащить кабель я использовал жесткую проволоку, вынимал кабель из петли — пинцетом (хирургическим зажимом).
Далее последовала установка концевика багажника, для включения подсветки при открытии.

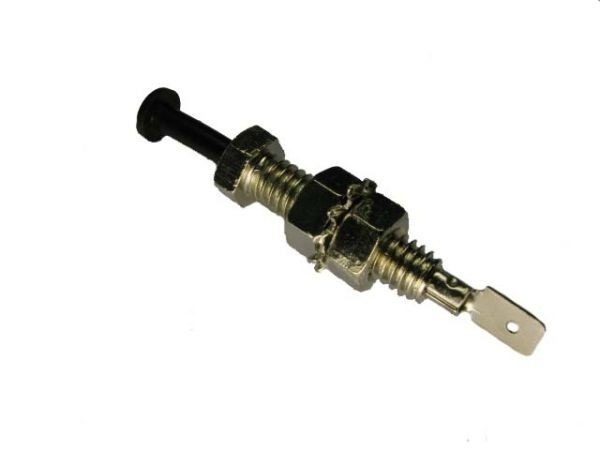

Куплен концевик:

Понятное дело за оригинальный концевик я даже и не думал. Просто подложил по диаметру шайбы чтобы этот держался в бОльшем отверстии.

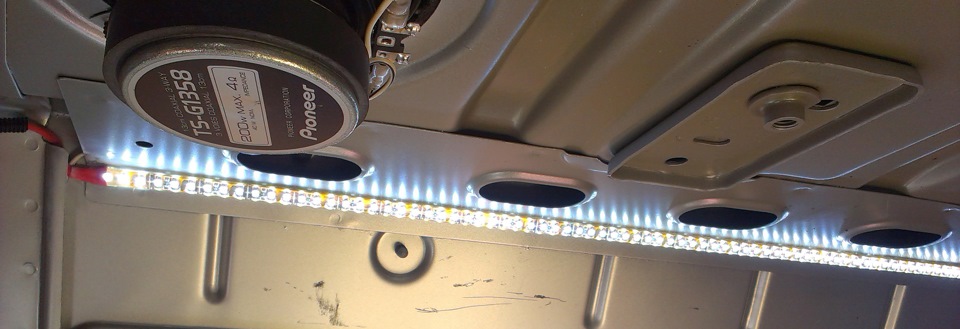

К концевику подключена светодиодная лента, которую я наклеил в багажнике:

Кабель проложен из багажного отделения в салон под диван-сиденьем с основной электрической «косой» .Вдоль дверного порога и под водительским сиденье.

Источник

Выключатель света багажника логана

11.3.4. Renault Logan. Схемы включения освещения багажника, прикуривателя, света заднего хода, лампы противотуманного света в заднем фонаре, освещения вещевого ящика, звукового сигнала.

СХЕМА ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ БАГАЖНИКА

1 — коммутационный блок; 2 — выключатель; 3 — лампа плафона освещения багажника

СХЕМА ВКЛЮЧЕНИЯ ПРИКУРИВАТЕЛЯ

1 — монтажный блок предохранителей в салоне; 2 — головное устройство звуковоспроизведения; 3 — прикуриватель

СХЕМА ВКЛЮЧЕНИЯ СВЕТА ЗАДНЕГО ХОДА

1 — монтажный блок предохранителей в салоне; 2 — выключатель; 3 — правый задний фонарь

СХЕМА ВКЛЮЧЕНИЯ ЛАМПЫ ПРОТИВОТУМАННОГО СВЕТА В ЗАДНЕМ ФОНАРЕ

1 — монтажный блок предохранителей в салоне; 2 — левый подрулевой переключатель; 3 — левый задний фонарь; 4 — монтажный блок реле и предохранителей в моторном отсеке

СХЕМА ВКЛЮЧЕНИЯ ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА

1 — монтажный блок предохранителей в салоне; 2 — выключатель; 3 — лампа плафона освещения вещевого ящика

СХЕМА ВКЛЮЧЕНИЯ ЗВУКОВОГО СИГНАЛА

1 — звуковой сигнал; 2 — монтажный блок предохранителей в салоне; 3 — левый подрулевой переключатель; 4 — монтажный блок реле и предохранителей в моторном отсеке

Клуб автолюбителей Рено Логан

Форум портала Logan.Ru

• Список форумов‹Техническая информация‹Электрооборудование
• Изменить размер шрифта
• Версия для печати
• Версия для печати всех сообщений данной темы
• Мобильный вид

• Правила
• FAQ
• Регистрация
• Вход

Текущее время: 17 дек 2020, 13:28

Не горит подсветка багажника

Не горит подсветка багажника

VolkoSob » 11 янв 2010, 16:18

Nick_2141 » 11 янв 2010, 16:21

valera » 11 янв 2010, 16:21

VolkoSob » 11 янв 2010, 16:28

Nick_2141 » 11 янв 2010, 16:35

VolkoSob » 11 янв 2010, 17:45

ЦЦК » 11 янв 2010, 18:11

VolkoSob » 11 янв 2010, 18:31

ЦЦК писал(а): «Не» с глаголами пишется отдельно. Фсегда

Уж хотя бы в названии темы.

Спасибо! Торопился очень

VolkoSob » 14 янв 2010, 19:09

TRI » 15 янв 2010, 16:14

Концевик багажника работает по «-«. Коричневый провод — это постоянный «-«, который идёт на разъём №40 блока, что слева под торпедой. Чёрный провод идёт на корпус, на массу. При открытии багажника концевик замыкает черный провод на коричневый.
Кстати, на 30 разъём того же блока идёт «-» от концевиков дверей.

to VolkoSob плюса на концевика багажника и быть не должно. Постоянный плюс на плафоне багажника, а минус на плафон идёт от блока управления.
Посмотрите, есть ли у вас «+» на плафоне, если нет, ищите его начиная с предохранителя. Если «+» есть, то замкните «-» плафона на корпус. Загорелся? Поздравляю. «-» у вас, похоже, взяли установщики сигналки для подключения к триггеру «капот/багажник».
Один из вариантов возврата «-» на плафон багажника без больших жертв — это взять провод, диод и один конец подключить к коричневому проводу концевика багажника, другой конец кинуть на «-» плафона багажника. Второй вариант — найти в шлейфе левого порога провод от концевика дверей и подключится к нему.

VolkoSob » 15 янв 2010, 20:54

Nick_2141 » 16 янв 2010, 00:44

Наоборот.
От концевиков дверей — на 40
От концевика багажника — на 30
Плюс с плафона — на 5-й контакт блока красный провод.

VolkoSob » 16 янв 2010, 09:46

Nick_2141 писал(а): Хм. Интересно.

Если бы предохранитель -давно-бы заметили (F28. Он же на освещение салона, музыку и щиток приборов)

конечно заметил бы, ведь музыка рапотает плафон салона горит.

RENAULT 7700429418 КНОПКА ВКЛЮЧЕНИЯ СВЕТА В БАГАЖНИКЕ купить, фото, OEM номера, кроссы, применимость

Номер: 7700429418
КНОПКА ВКЛЮЧЕНИЯ СВЕТА В БАГАЖНИКЕ

6 причин покупать у нас:

• Вы можете нам доверять. Убедитесь в этом >>
• Гарантия качества и возврата
• Пункты выдачи в 400 городах
• Доставка курьером, почтой, транспортной компанией >>
• Более 10 удобных способов оплаты
• Большой ассортимент

Оригинальные номера производителей (OEM):
Соответсвует следующим номерам оригинальных производителей RENAULT

Производитель	Оригинальный номер
RENAULT	7700429418

Номера производителей неоригинальных запчастей (кроссы):
Коды замен неоригинальных производителей ACEMARK, CALORSTAT by Vernet

Производитель	Номер запчасти
ACEMARK	153408
CALORSTAT by Vernet	BS4704

Применимость детали к автомобилям:
Применяется в следующих транспортных средствах: RENAULT SCÉNIC I и других представленных в таблице ниже:

Чтобы купить товар «КНОПКА ВКЛЮЧЕНИЯ СВЕТА В БАГАЖНИКЕ» с номером «7700429418» производителя «RENAULT» выберите устраивающие Вас цену и срок поставки из предлагаемого списка и нажмите кнопку «Добавить в корзину». Подробная информация «Как купить» в разделе Клиентам

*Информация о применимости детали RENAULT 7700429418 является справочной. Применимость свидетельствует о том, что запчасть RENAULT 7700429418 может применяться для перечисленных моделей, произведенных в указанный период. Применимость детали к конкретному автомобилю необходимо проверять по VIN-коду в оригинальном каталоге запчастей.

Вход в систему

PLENTYCAR.RU

Офисы компании

PRO запчасти

Запчасти FENOX для LADA Vesta, LADA Largus и Renault.подробнее

Что нужно знать о лампочках для фар. подробнее

У Trialli появились новые амортизаторы для LADA . подробнее

Новости

15.10.2020
Акция Mobil 1 — 20 000 км дорог. подробнее
01.10.2020
Plentycar.ru — официальный партнер Mobil по продаже моторных масел. подробнее
04.08.2020
Изменение графика работы филиала в городе Верхнем Тагиле. подробнее

В интернет магазине Пленти Кар Вы можете купить автозапчасти для японских автомобилей (Toyota, Mazda, Honda, Isuzu, Lexus, Mitsubishi, Nissan, Subaru, Suzuki), европейских автомобилей (Ford, BMW, Citroen, Peugeot, Alpha, Lancia, Fiat, Land Rover, Mercedes, Opel, Renault, Rover, Volkswagen, Audi, Skoda, Seat, Volvo, Saab, Jaguar), американских автомобилей (Chevrolet, GM, Chrysler, Cadillac, Hummer, Infiniti, Jeep, Pontiac) и корейских автомобилей (Daewoo, Hyundai, Kia, SsangYong). Если Вы не смогли самостоятельно найти запчасти для Вашего автомобиля, обратитесь к нашим специалистам. Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой статьей 437 ГК РФ.

Свет в багажнике, концевик.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Сообщений 17

1 Тема от SaintCv 2013-05-01 15:31:05 Отредактировано SaintCv (2013-05-01 15:31:58)

• SaintCv
• Участник
• Неактивен
• Подробности

Тема: Свет в багажнике, концевик.

Всем привет, на просторах интернета нашел интересную и думаю полезную доработку на Логан http://forum.logan.ru/viewtopic.php?t=7320. Захотел сделать себе такое же. Выбрал время, прикатил в гараж по раньше с работы, взял ноут для наглядной инструкции, снял сидения, раскрутил жгут проводов, и наткнулся на то — что у меня кроме упомянутых двух серых кабелей, есть еще два коричневых. Достал тестер, прозвонил, нашел нужные, и решил продолжить дальше по схеме. Но как говорят «невдача спіткала радянських спортсменів», подключил все по схеме, должно бы работать, опять взял тестер и начал искать причину. (я сам программист, и особо в физике, электронике не очень, но простые задачи прозвонить, скрутить, за изолировать вполне под силу)

(на концевик приходит «-» который при открытом состоянии должен вернуться обратно, и тогда срабатывает функция открытия багажника и включается свет (это понятие до которого я смог дойти))
Взял концевик, концевик открыт (багажник открыт) — цепь есть, концевик закрыт — цепи нету, вроде все должно работать. Взял коричневый провод («-» идущий на плафон), подсоединил к черному шнурку(«-» идущий на концевик), свет работает, опять на серый, света нет, подсказали что в концевике может быть диод, который не пропускает тот же «-«, получается цепь замкнута, но «-» от концевика обратно не уходит.

Может есть какие то предложения, мысли, идеи, по обходу это фишки.

прошу сильно не ругать за возможно некорректно выложенные мыслей

Картинка с источника которой руководствовался:
