    Подключение усилителя

    Имеется штатный усилитель от тойоты не знаю какой JBL harman becker 86280-AA071 но нет схемы его подключения. Разобрал его, на плате подписаны все выходы, естественно по «научному». Помогите разобраться как его подключать. На фото алюминиевый корпус снят.

    Comments 17

    этот усилитель, от +12. На уровне магнитолы любой вватт18 нормальных. Зачем он вам?

    READ  Gal антенна для телевизора инструкция

    Не понял, хотите сказать что он не будет работать от 12v

    1. этот усилитель от +12в.
    2. Качество не фонтан, На уровне магнитолы любой за 20$
    3. Микросхемы нужно прикручивать на тепло-отвод.

    Подключу посмотрю. Если лучше будет то оставлю, если нет то на продажу поставлю, может кому нужен.

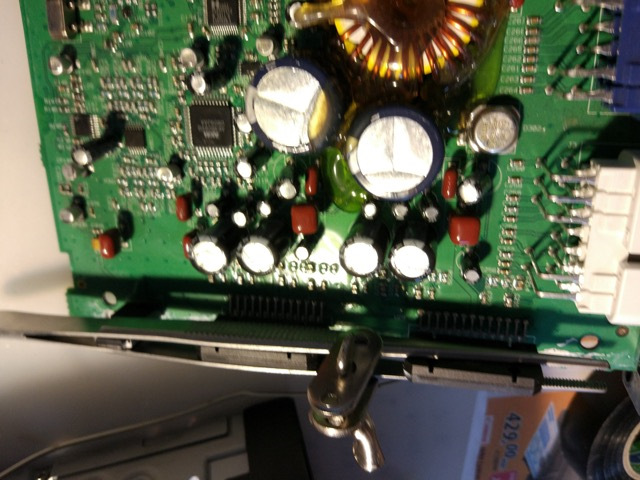

    Алюминиевый корпус снят.

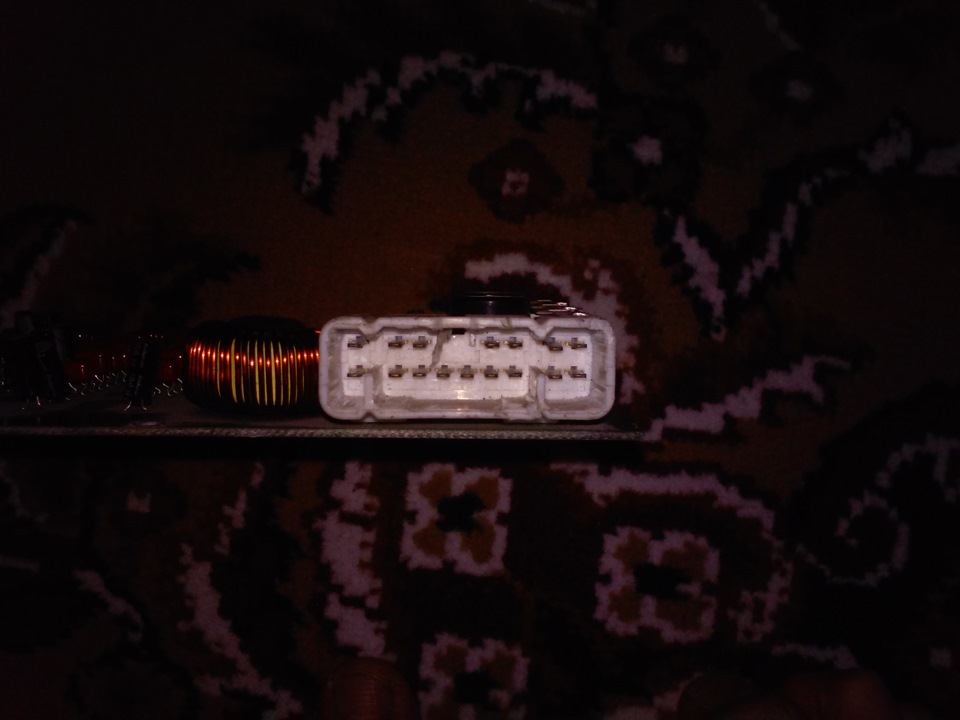

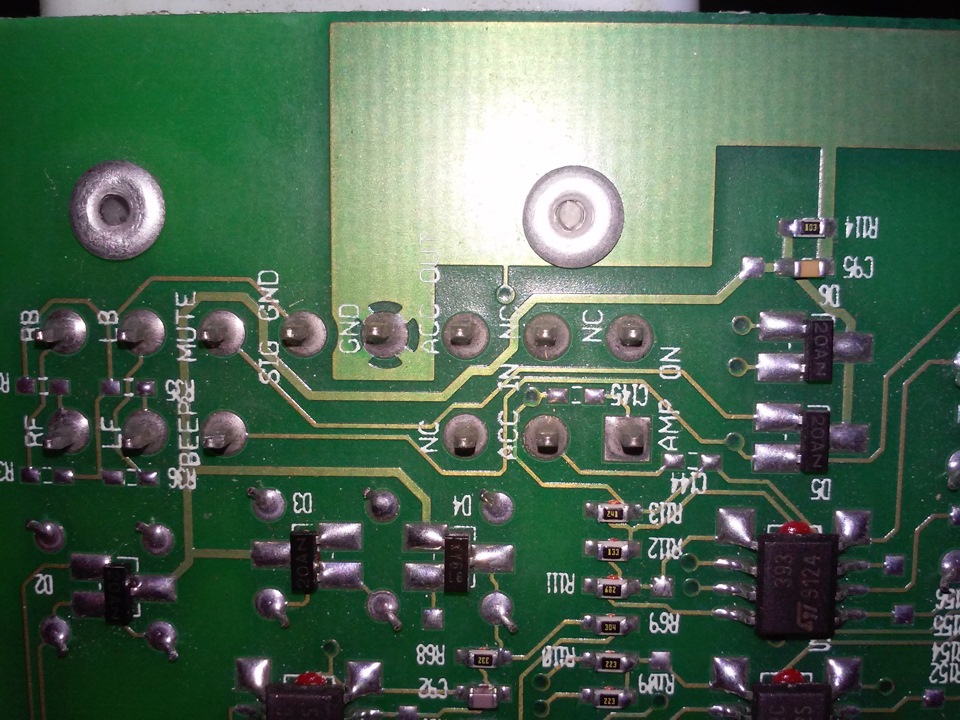

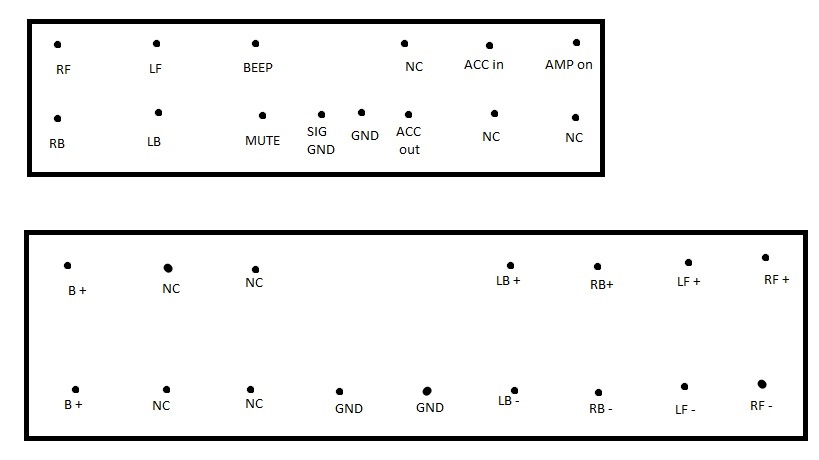

    итак подитожим верхний разъем подключаю от головы:
    RF — передний правый динамик +
    LF — передний левый динамик +
    RB — задний правый динамик +
    LB — задний левый динамик +
    SIG GND — все минуса от динамиков
    GND — на массу
    ACC in — «+» от аккума или от зажигания
    ACC out — «+» на голову

    Нижний разъем подключаю уже к динамикам:
    RF+/- правый передний динамик
    LF+/- левый передний динамик
    RB+/- правый задний динамик
    LB+/- левый задний динамик
    оба GND — кину на массу

    либо в ацц ин идет плюс, а из аута этот же плюс выходит, не знаю куда. Правда не знаю откуда плюс брать. Зажигание и ACC вещи разные это точно. на ACC питание подается на потребители все, а при зажигании уже на катушку зажигания и прочие нужные вещи. Т.е. от АКБ + брать нельзя, он там постоянный, а тебе нужен + который подается тока при повороте ключа в положение ACC, у меня в тойоте он написан прямо на замке зажигания.
    А, гугланул, все правильно на ACC IN кидаешь + с замка зажигания, ну и с аута выводишь этот же плюс.

    понял, спасибо. Я изначально понял что мафон будет запитываться от усилителя, значит наоборот. Подключусь тогда к проводу ацц который идет на магнитолу и все, а ацц аут пока трогать не буду, посмотрим что получится

    итак подитожим верхний разъем подключаю от головы:
    RF — передний правый динамик +
    LF — передний левый динамик +
    RB — задний правый динамик +
    LB — задний левый динамик +
    SIG GND — все минуса от динамиков
    GND — на массу
    ACC in — «+» от аккума или от зажигания
    ACC out — «+» на голову

    Нижний разъем подключаю уже к динамикам:
    RF+/- правый передний динамик
    LF+/- левый передний динамик
    RB+/- правый задний динамик
    LB+/- левый задний динамик
    оба GND — кину на массу

    Ещё забыл B+ это постоянный + от АКБ

    В+ в тойотах — это постоянный плюс. От BATT.

    Источник

    Эксперименты над JBL усилком 86280-0W460

    Предыдущий пост www.drive2.ru/l/478053363179585920/

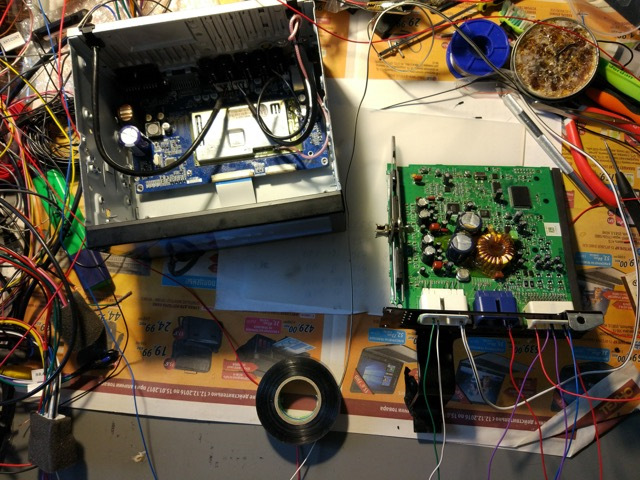

    Подключил на столе JBL активатор и усилок, на выходе динамик от старых комповых колонок, на входе андроид:
    — Лишний незадействованный выход от которого ожидал выход саба — не работает, либо не задействован либо внутри JBLя может как-то должен активироваться.
    — Каждый выход на колонки уже подрезан фильтрами, те если колонку втыкать в ВЧ — от нее больше ВЧ, если в НЧ — НЧ. Только задние каналы «полноценные» ВЧ+СЧ.

    Усилки греются неплохо, в принципе без радиатора и на андроиде тоже грелись.

    READ  Во втором опыте сопротивление резистора уменьшалось с большей скоростью

    Car parts

    Toyota Prius 2008, engine Hybrid 1.5 liter., 110 h. p., Front drive, Automatic — electronics

    Comments 34

    У хайлендера и рыкса есть возможность активировать усилок без всяких приблуд. У этих усилков есть такая возможность?

    схемы смотреть надо

    это avc-lan по нему и так известна инфа

    Кто-нибудь поменял эту микруху или все ждут первый отзыв?

    с ебея еле едет 🙁 Точнее не едет.

    Да, по 2 бакса, а пока соберу все назад.

    Разобрал свой JBL усилок, а там штатно стоят TDA7560! Менять ничего не буду 🙂

    Очень интересно, а какого года машина?

    Очень это все странно

    рестайл швед 2007

    Приветствую. Можно подробности про усилитель? Я так понимаю он штатный? Подключен между колонками и магнитолой. Не понятно что такое активатор? Как качество звучания, и почему решил заменить TDA?
    Если я правильно понимаю, управляется усилитель магнитолой через AVC-LAN? Есть распиновка разъемов на усилителе?

    — Штатный JBL.
    — Подключен между «radio & audio player» (head unit) и акустикой — это называется «external amplifier»
    — активатор. В отсутствии HU кто-то должен задать уровень громкости усилителю и вообще включить его. Когда убирают HU (у меня это андроид теперь) усилок включается активатором. Как раз через AVC-LAN это и происходит.
    — распиновка — смотри схемы. www.drive2.ru/l/467754787518022359/
    — TDA — www.drive2.ru/l/478053363179585920/ www.drive2.ru/l/473231180058067189/

    И все-таки как качество усилителя?
    В общем получилось закрытое решение, менять ничего нельзя, полная зависимость от китайских устройств.
    Активатор снимает громкость с андроида и сам подстраивается или есть какие-то стандартные настройки, и усиление работает в зависимости от громкости ГУ?
    Вообще AVC-Lan позволяет регулировать распределение по каналам.

    ХЗ как качество, тестов АЧХ/db у меня нету. Что значит закрытое решение не знаю. Активатор ничего не снимает, он лишь включает усилок, громкость на входе усилка нелинейна.

    Закрытое решение — это значит ничего нельзя поменять под себя. Например как настроить RR/RF/LR/LF если с ГУ Android выходит лишь два канала (L/R)? В данном случае это можно регулировать только усилителем. Насчет управления громкости, есть варианты:
    — громкость на усилителе остается одной и той же, меняется громкость входящего сигнала с ГУ Android;
    — выходная громкость на ГУ Android остается одной и той же, снимается посредством программы на ГУ, затем передает уровень громкости на активатор и регулируется в конечном итоге усилителем.

    Нет, просто крутилки должны находиться на панеле и поэтому они на головном устройстве, а как управлять усилком который внешний? Правильно, по цифровой шине.
    Первый вариант у меня из коробки сейчас — звук нормальный, но может еще лучше получится.
    Второй вариант прорабатываю. Требует времени.

    Если заменить адаптер, звук лучше не получится. Получится только более гибкое управление. Я же говорю — закрытое решение. Нужно собирать свой AVC-LAN с возможностью управления.
    Можно, но намного сложнее — управление активатором через приложение на андроиде (но это все нужно делать), например чтобы каналы можно было настраивать и все остальное.
    А что про снифинг протокола? Нужна ссылка на коды?

    Источник
